کف کش

پمپ کف کش SI-23 اسپیکو

مخصوص پمپاژ آب‌های کثیف و آلوده بدون مواد ساینده

پمپ های کف کش 2 اینچ با پروانه نیمه باز چدنی و سیل‌های سیلیکون کارباید، برای انتقال آب‌های آلوده حاوی مواد جامد ریز غیر ساینده و همچنین جابجائی آب‌های زائد باران و سیلابها، انتقال پسماند گودالها، آبیاری مزارع، انتقال آب جویها و نهرها طراحی و ساخته شده است.

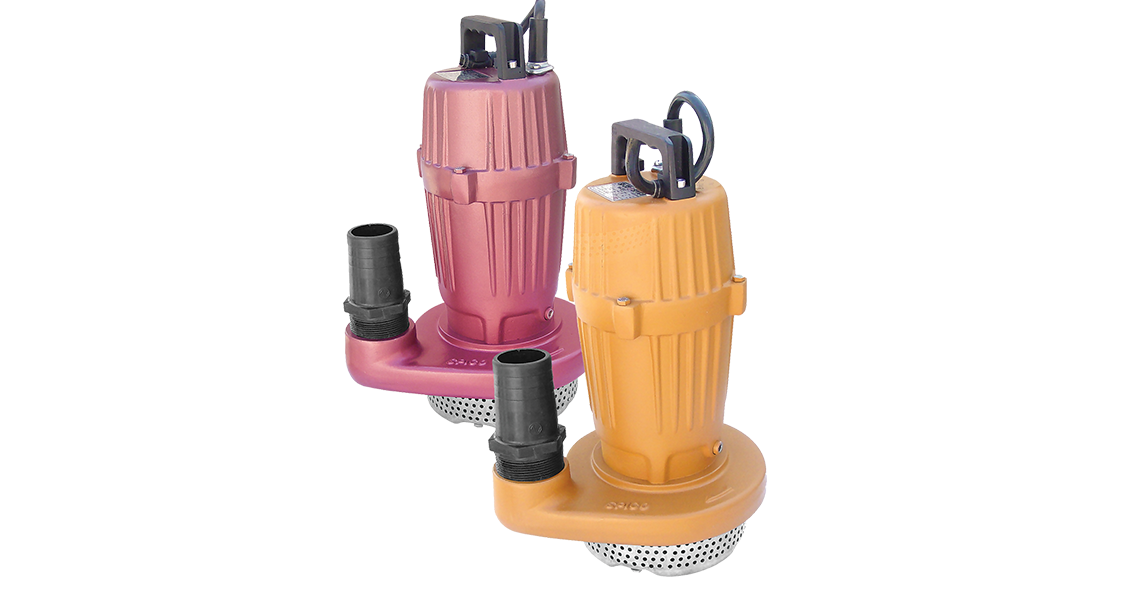

پمپ کف کش SI-23
پمپ کف کش SI-23 اسپیکو
برشی و پروانه si-23

معرفی و اطلاعات فنی

⇐ پمپ های کفکش اسپیکو مدل Si-23 با دهانه خروجی 2 اینچ و با توجه به نوسانات برق شبکه در دو ولتاژ (10% ±220) و (10% ±380) طراحی شده است.

⇐ تمامی قطعات و قسمت‌های آلومینیومی قبل از رنگ در حوضچه‌های مخصوص، چربی‌گیری و اسیدکاری می‌شود تا در مقابل خوردگی نمک‌های محلول در آب مقاومت زیادی داشته باشد.

⇐ کلیه قسمت‌های پمپ کفکش از آلیاژ مخصوص و پروانه، شفت و پیچ‌ها از فولاد زنگ نزن (استنلس استیل) ساخته شده است که مقاومت پمپ اسپیکو را در برابر خوردگی چندین برابر افزایش می‌دهد.

⇐ بدنه دینام از جنس آلومینیوم آلیاژی مخصوص و پروانه و صفحه زیرین از چدن داکتیل طراحی و ساخته شده است که دارای مقاومت بسیار بالا در برابر ضربه و خوردگی می‌باشد.

⇐ کلیه قطعات ریخته گری شده توسط متخصصین آلیاژسازی شده و با رزین مخصوص انگلیسی Ultra Seal در خلاء 4 میلی بار، نشتی‌گیری می شود تا نفوذ آب به داخل الکترو موتور به صفر برسد.

⇐ در کلیه پمپ‌های کفکش از سیل‌های مکانیکی ضد سایش (سیلیکون کارباید) با کیفیت مناسب استفاده شده تا عمر پمپ افزایش یابد.

⇐ در طراحی پمپ‌های کفکش اسپیکو برای کیفیت بهتر و عمر بیشتر سیل‌های مکانیکی، محفظه‌ای مملو از روغن مخصوص بین پمپ و الکتروموتور در نظر گرفته شده است که توسط دو عدد سیل مکانیکی و 2 عدد کاسه‌نمد روغن کاملاً آب‌بندی می‌شود.
همچنین روغن پارافین خوراکی جهت جلوگیری از آلودگی محیط زیست و مطابق استاندارد ISO-14001 استفاده شده است.

⇐ کلیه پمپ‌های تکفاز مجهز به سیستم Thermo Guard برای محافظت از سیم‌پیچی طراحی و ساخته شده است.

⇐ استفاده از کابل لاستیکی H07RN8-F ساخت شرکت ARISTONCAVI که دارای مقاومت بالا در برابر رطوبت، نمک‌های محلول، محیط‌های بازی و اسیدی لجن‌ها می‌باشد.

⇐ کلیه پمپ‌های اسپیکو دارای سریال مشخص حک‌شده بر روی بدنه هستند که به عنوان شماره شناسایی پمپ محسوب می‌شود.

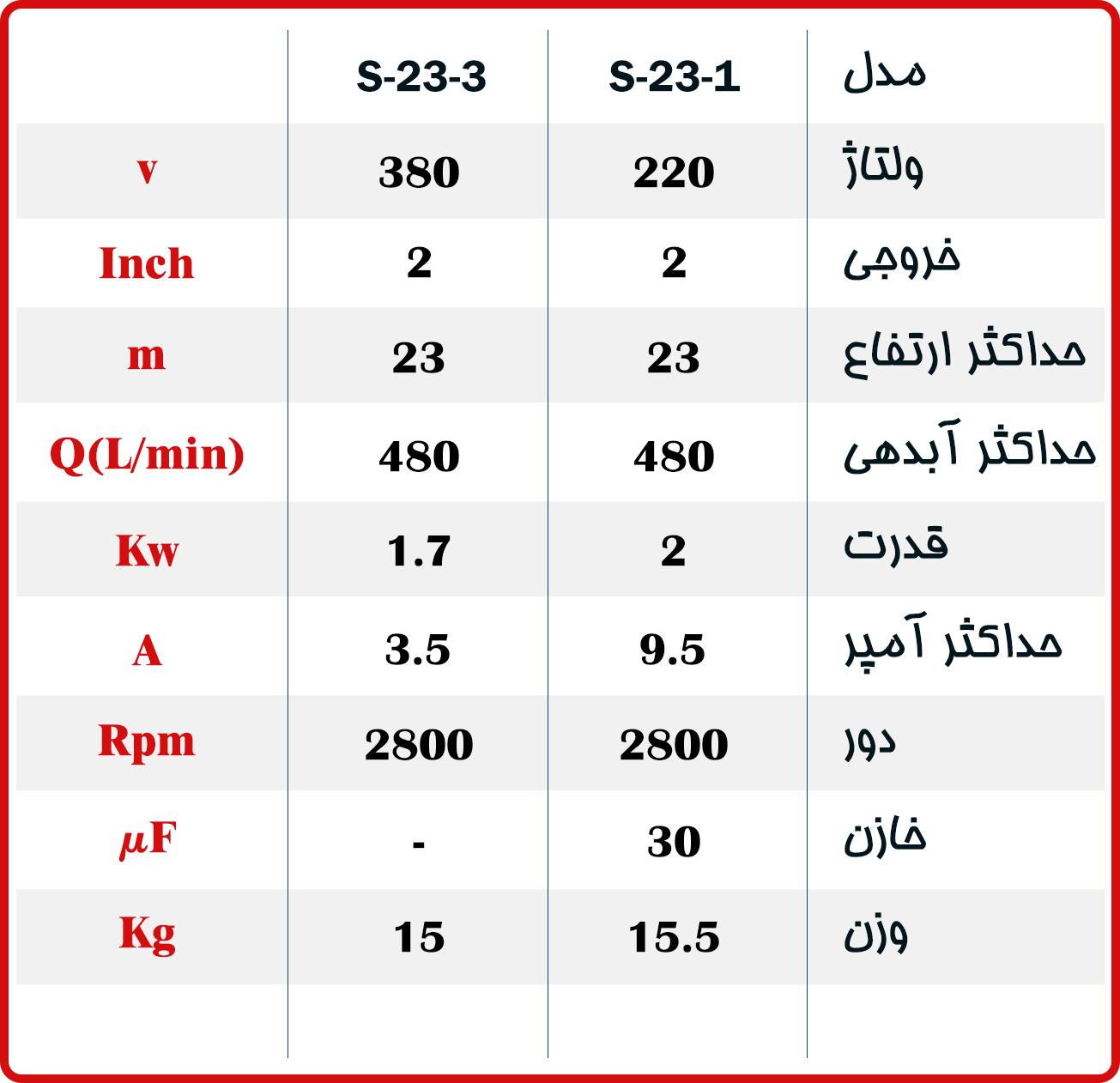

مشخصات فنی

مدل فاز ولتاژ V فرکانس Hz آمپر A قدرت kW خازن μf دور موتور rpm جنس پروانه نوع پروانه حداکثر آبدهی L/min حداکثر ارتفاع m سایز خروجی inch وزن kg
SI-23-1-OV-F 1 220 50 9.5 1.75 30 2800 چدن SI 510 23 2 15.7
SI-23-1-OV 1 220 50 9.5 1.75 30 2800 چدن SI 510 23 2 15.5
SI-23-3-C 3 380 50 4 1.75 – 2800 چدن SI 510 23 2 15.3
SI-23-3-CF 3 380 50 4 1.75 – 2800 چدن SI 510 23 2 15.5

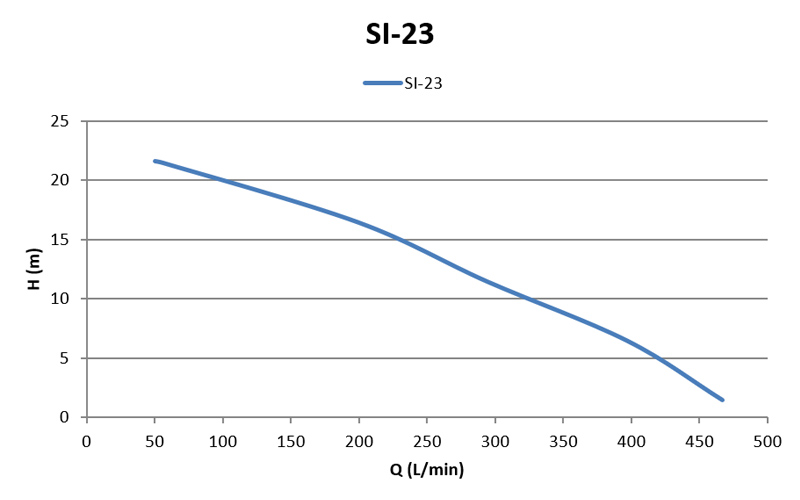

نمودار آبدهی

نمودار آبدهی کف کش SI-23

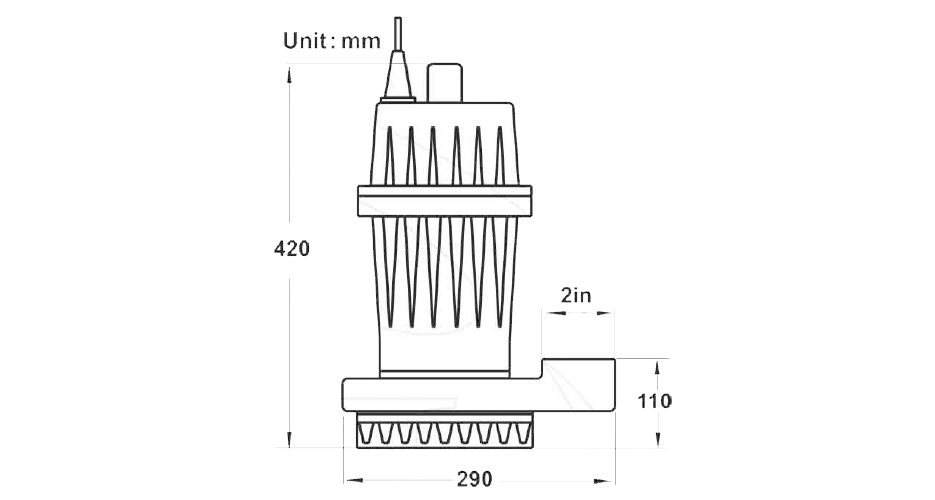

ابعاد محصول

پمپ کف کش SI-23 اسپیکو

شکل انفجاری و قطعات محصول

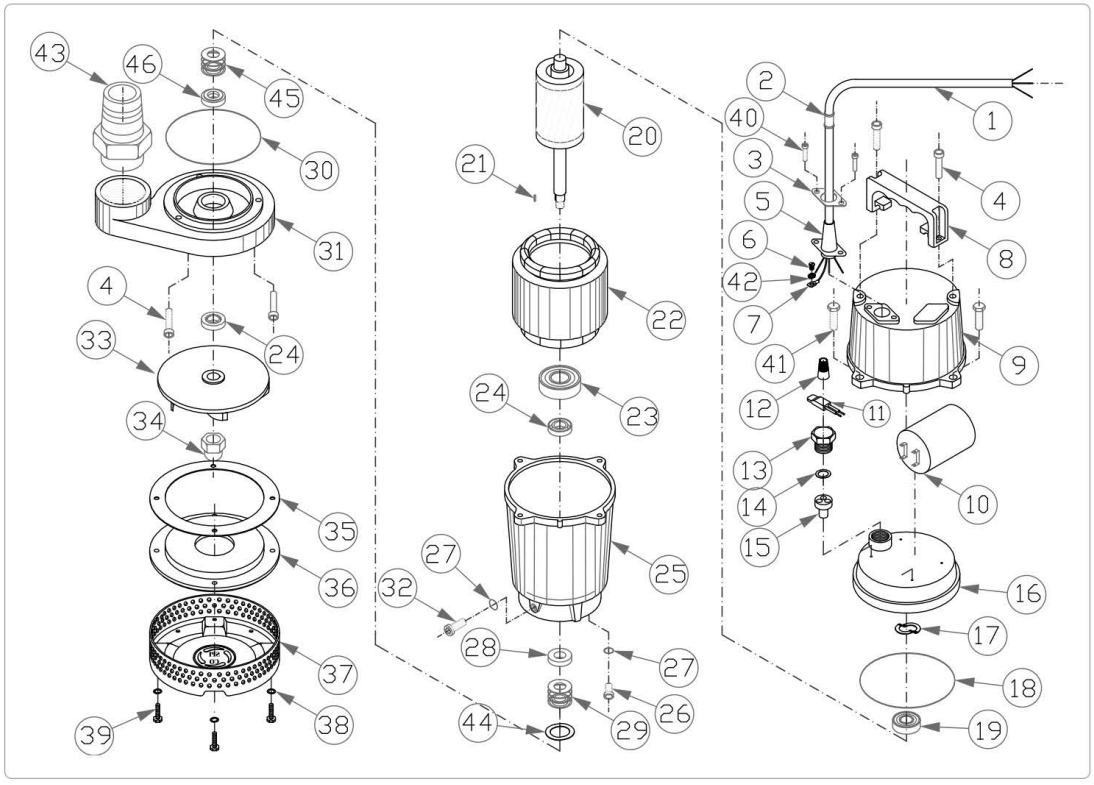

مدل SI-23-1
ردیف نام قطعه
1 کابل آماده ۱۰ متری لاستیکی
2 لاستیک محافظ کابل
3 روبنده کابل گیر (پولکی استیل)
4 پیچ استیل آلن ۲۰*۶
5 لاستیک آب‌بندی کابل (۹)
6 پیچ چهارسو ۶*۴
7 فیش ارت کفکش (کابل شو)
8 دسته کفکش AL
9 درپوش موتور کفکش AL
10 خازن ۳۰
11 اورلود A۱۰
12 کانکتور پیچی شماره ۳
12 کانکتور پیچی شماره ۲
13 مهره برنجی سر سیم ۲۲
14 واشر تخت ۲۲
15 لاستیک آب‌بندی سیم ۲۲ (سوراخ ۳mm)
16 واسطه دینام ژنی AL-۲۲
17 واشر فری بلبرینگ ۳۵B-۲۰۲
18 اورینگ (۱۳۳) ۱۳۸/۵
19 بلبرینگ ۶۲۰۲
20 شفت و رتور ۲۲×۲۲۱ SI-۲۳-۸۰-M
21 سیم پیچی با استاتور DV-M ۱۲۵*۸۰
22 بلبرینگ ۶۳۰۳
23 کاسه نمد ۷*۱۶*۳۰
24 پوسته موتور SI-۲۳-NSL
25 پیچ آلن آبکاری ۸*۱۲
16 اورینگ (۷) ۲/۵*۱۲
27 کفی سرامیک FA۱۵،۱۶
28 سیل FA۱۶
29 اورینگ (۹۹) ۱۰۴/۵
30 پمپ AL-SI-۲۳
31 پیچ استیل آلن ۸*۱۲
32 پروانه SI-CH-۱۴۰-۲”
33 مهره ته بسته M۱۰ با جای واشر
34 واشر کاغذی SI ۰/۵
35 درپوش پمپ جدید CH SI-۲۳
36 صافی فلزی ۲in
37 واشر تخت استیل ۶
38 پیچ استیل شش پر ۵۰*۶
39 پیچ چهارسو ۱۲*۵
40 پیچ استیل شش پر ۲۵*۶
41 واشر خورشیدی ۴
42 سرشیلنگی پلاستیکی ۲
43 واشر تخت سیل ۱۵
44 کفی سیلیکون کارباید FA۱۶
45 سیل سیلیکون کارباید FA۱۵،۱۶

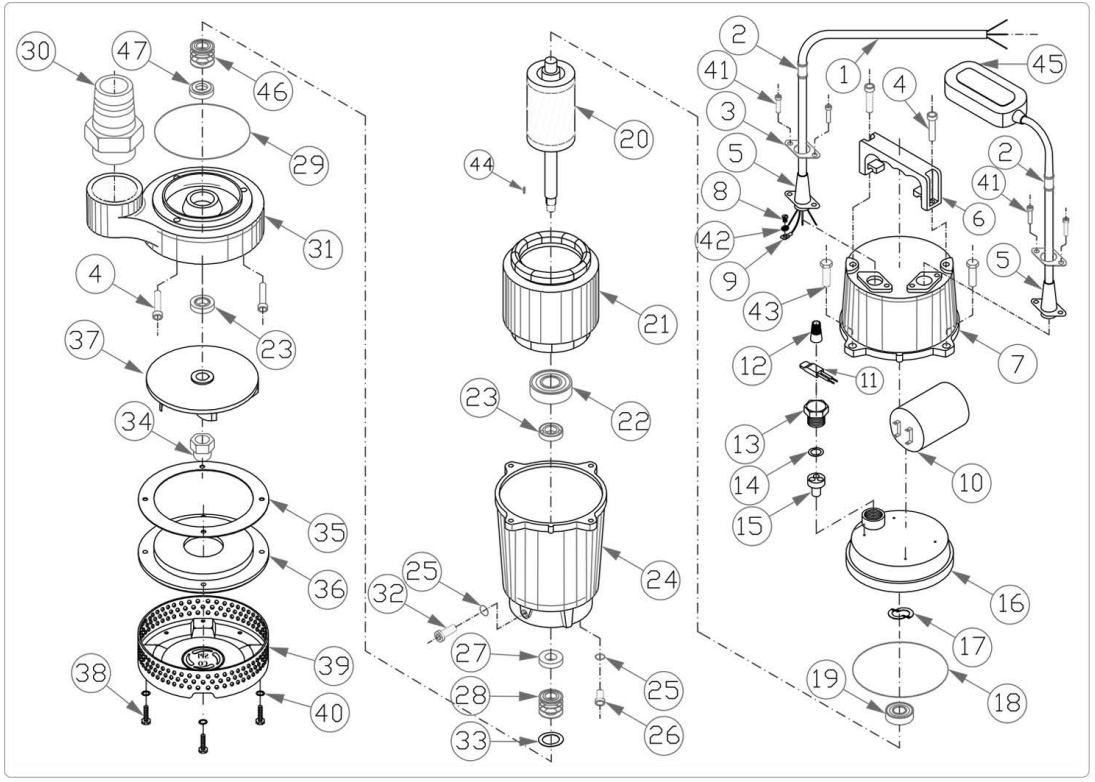

مدل SI-23-1-F
ردیف نام قطعه
1 کابل آماده ۱۰ متری لاستیکی ۴*۱/۵ G
2 لاستیک محافظ کابل ۱۱
3 روبنده کابل گیر (پولکی استیل)
4 پیچ استیل آلن ۲۰*۶
5 لاستیک آب‌بندی کابل (۱۰)
6 پیچ چهارسو ۴*۶
7 فیش ارت کفکش (کابل شو)
8 دسته کفکش AL
9 درپوش موتور کفکش AL
10 خازن ۳۰
11 اورلود A۱۰
12 کانکتور پیچی شماره ۳
12 کانکتور پیچی شماره ۲
13 مهره برنجی سر سیم ۲۲
14 واشر تخت ۲۲
15 لاستیک آب‌بندی سیم ۲۲ (سوراخ ۳mm)
16 واسطه دینام ژنی AL-۲۲
17 واشر فری بلبرینگ ۳۵B-۲۰۲
18 اورینگ (۱۳۳) ۱۳۸/۵
19 بلبرینگ ۶۲۰۲
20 شفت و رتور ۲۲×۲۲۱ SI-۲۳-۸۰-M
21 سیم پیچی با استاتور DV-M ۱۲۵*۸۰
22 بلبرینگ ۶۳۰۳
23 کاسه نمد ۷*۱۶*۳۰
24 پوسته موتور SI-۲۳-NSL
25 پیچ آلن آبکاری ۸*۱۲
26 اورینگ (۷) ۲/۵*۱۲
27 کفی سرامیک FA۱۵،۱۶
28 سیل FA۱۶
29 اورینگ (۹۹) ۱۰۴/۵
30 پمپ AL-SI-۲۳
31 پیچ استیل آلن ۸*۱۲
32 پروانه SI-CH-۱۴۰-۳”
33 مهره ته بسته M۱۰ با جای واشر
34 واشر کاغذی SI ۰/۵
35 درپوش پمپ جدید CH SI-۲۳
36 صافی فلزی ۲in
37 واشر تخت استیل ۶
38 پیچ استیل شش پر ۵۰*۶
39 پیچ چهارسو ۱۲*۵
40 پیچ استیل شش پر ۲۵*۶
41 واشر خورشیدی ۴
42 سرشیلنگی پلاستیکی ۲
43 واشر تخت سیل ۱۵
44 کفی سیلیکون کارباید FA۱۶
45 سیل سیلیکون کارباید FA۱۵،۱۶
46 فلوتر ایتالیایی GMSA
47 سیل سیلیکون کارباید FA۱۵،۱۶

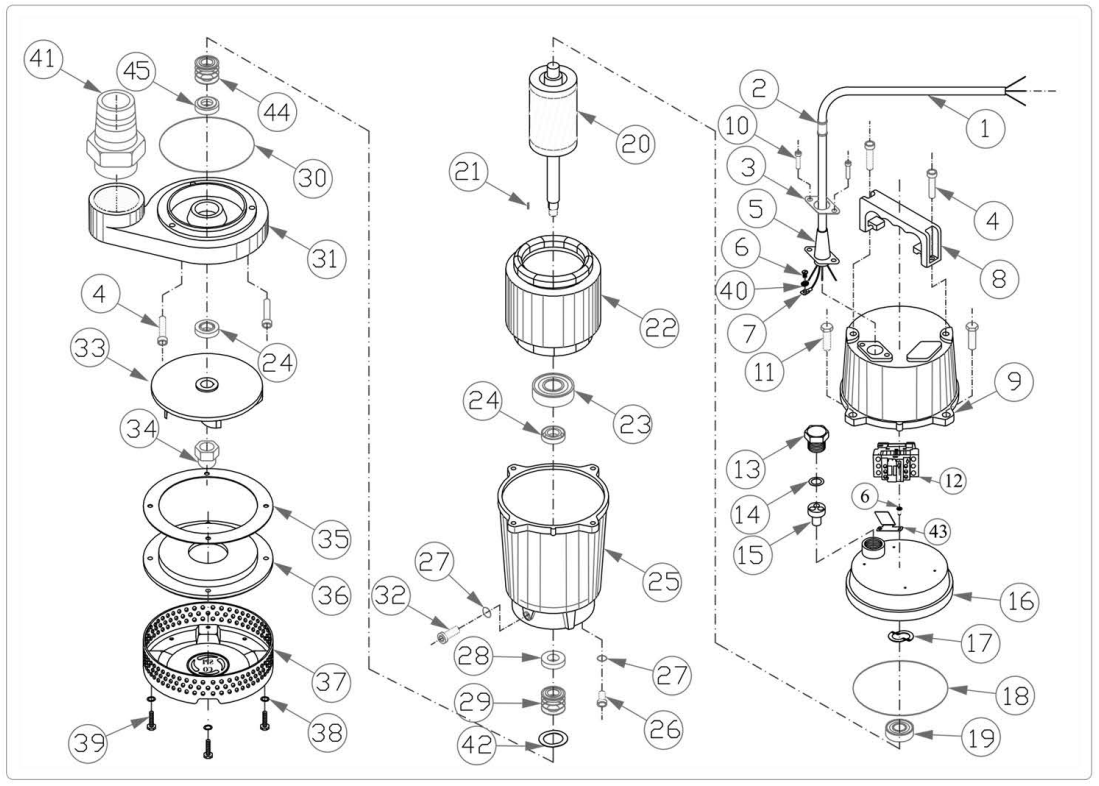

مدل SI-23-3
ردیف نام قطعه
1 کابل آماده ۱۰ متری لاستیکی ۴*۱/۵ G
2 لاستیک محافظ کابل ۱۱
3 روبنده کابل گیر (پولکی استیل)
4 پیچ استیل آلن ۲۰*۶
5 لاستیک آب‌بندی کابل (۱۰)
6 پیچ چهارسو ۴*۶
7 فیش ارت کفکش (کابل شو)
8 دسته کفکش AL
9 درپوش موتور کفکش AL
10 پیچ چهارسو ۱۲*۵
11 پیچ استیل شش پر ۲۵*۶
12 کانتاکتور مینی ۳۸۰-۱۲A
13 مهره برنجی سر سیم ۲۲
14 واشر تخت ۲۲
15 لاستیک آب‌بندی سیم ۲۲ (سوراخ ۵mm)
16 واسطه دینام ژنی AL-۲۲
17 واشر فری بلبرینگ ۳۵B-۲۰۲
18 اورینگ (۱۳۳) ۱۳۸/۵
19 بلبرینگ ۶۲۰۲
20 شفت و رتور ۲۲×۲۲۱ SI-۲۳-۸۰-T
21 خار ۱۲*۴*۴
22 سیم پیچی با استاتور DV-OV-T ۱۲۵*۸۰
23 بلبرینگ ۶۳۰۳
24 کاسه نمد ۷*۱۶*۳۰
25 پوسته موتور SI-۲۳-NSL
26 پیچ آلن آبکاری ۸*۱۲
27 اورینگ (۷) ۲/۵*۱۲
28 کفی سرامیک FA۱۵،۱۶
29 سیل FA۱۶
30 اورینگ (۹۹) ۱۰۴/۵
31 پمپ AL-SI-۲۳
32 پیچ استیل آلن ۸*۱۲
33 پروانه SI-CH-۱۴۰-۳”
34 مهره ته بسته M۱۰ با جای واشر
35 واشر کاغذی SI ۰/۵
36 درپوش پمپ جدید CH SI-۲۳
37 صافی فلزی ۲in
38 واشر تخت استیل ۶
39 پیچ استیل شش پر ۵۰*۶
40 واشر خورشیدی ۴
41 سرشیلنگی پلاستیکی ۲
42 واشر تخت سیل ۱۵
43 پایه کنتاکتور کفکش
44 سیل سیلیکون کارباید FA۱۶
45 کفی سیلیکون کارباید FA۱۵،۱۶

دانلود ها

در صورت نیاز به راهنمایی جهت نصب و راه‌اندازی محصول می‌توانید از طریق شماره تماس‌های درج‌شده در سایت با ما تماس بگیرید.

دانلود کاتالوگ

PDF — 591 کیلوبایت

دریافت

دفترچه راهنمای نصب و راه‌اندازی

PDF — 6 مگابایت

دریافت
