کف کش

کف کش S18-A اسپیکو

مخصوص پمپاژ آب‌های کثیف بدون مواد ساینده

پمپ های کف کش S-18-A با پروانه نیمه باز چدنی و سیلهای سیلیکون کارباید مناسب برای انتقال آبهای کثیف بدون مواد ساینده و همچنین جابجائی آبهای زائد باران و سیلابها، انتقال پس آب گودالها،آبیاری مزارع،انتقال آب جویها و نهرها

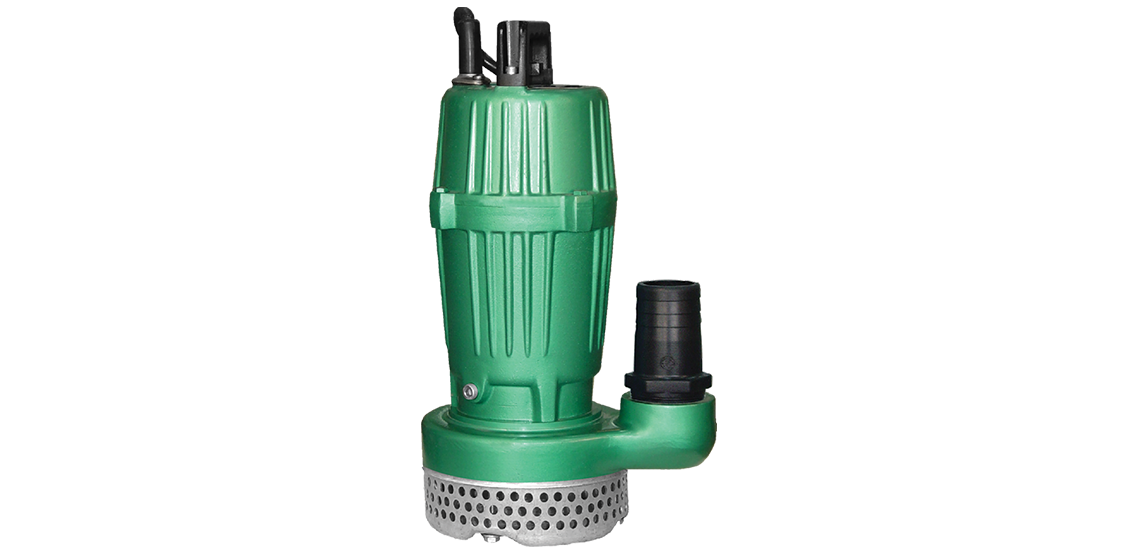

کف کش S18-A اسپیکو
برشی و پروانه s18a

معرفی و اطلاعات فنی

⇐ پمپ های کف کش اسپیکو مدل S18-A با 2800 دور در دقیقه و ولتاژ تکفاز (10% ±220) با دهانه خروجی 2 اینچ برای انتقال آب‌های سطحی، آب باران، تخلیه استخرها، آب‌های گل‌آلود و کثیف حاوی مواد ریز غیر ساینده طراحی شده است.

⇐ پروانه این پمپ از نوع سانتریفیوژ نیمه باز (VORTEX) و از جنس چدن داکتیل آلیاژ GGG40 ساخته شده است.

⇐ تمامی قطعات و قسمت‌های آلومینیومی قبل از رنگ در حوضچه‌های مخصوص، چربی‌گیری و اسیدکاری می‌شود تا در مقابل خوردگی نمک‌های محلول در آب مقاومت زیادی داشته باشد.

⇐ کلیه قسمت‌های پمپ‌های کفکش از آلیاژ مخصوص، شفت و پیچ‌ها از فولاد زنگ نزن (استنلس استیل) ساخته شده است که مقاومت پمپ اسپیکو را در برابر خوردگی چندین برابر افزایش می‌دهد.

⇐ کلیه قطعات ریخته گری شده توسط متخصصین آلیاژسازی شده و با رزین مخصوص انگلیسی Ultra Seal در خلاء 4 میلی بار، نشتی‌گیری می شود تا نفوذ آب به داخل الکترو موتور به صفر برسد.

⇐ در کلیه پمپ‌های کفکش از سیل‌های مکانیکی ضد سایش (سیلیکون کارباید) با کیفیت مناسب استفاده شده تا عمر پمپ افزایش یابد.

⇐ در طراحی پمپ‌های کفکش اسپیکو برای کیفیت بهتر و عمر بیشتر سیل‌های مکانیکی، محفظه‌ای مملو از روغن مخصوص بین پمپ و الکتروموتور در نظر گرفته شده است که توسط دو عدد سیل مکانیکی و 2 عدد کاسه‌نمد روغن کاملاً آب‌بندی می‌شود.
همچنین روغن پارافین خوراکی جهت جلوگیری از آلودگی محیط زیست و مطابق با استاندارد ISO-14001 استفاده شده است.

⇐ کلیه پمپ‌های تکفاز مجهز به سیستم Thermo Guard برای محافظت از سیم‌پیچی طراحی و ساخته شده است.

⇐ استفاده از کابل لاستیکی H07RN8-F ساخت شرکت ARISTONCAVI که دارای مقاومت بالا در برابر رطوبت، نمک‌های محلول، محیط‌های بازی و اسیدی لجن‌ها می‌باشد.

⇐ کلیه پمپ‌های اسپیکو دارای سریال مشخص حک‌شده بر روی بدنه هستند که به عنوان شماره شناسایی پمپ محسوب می‌شود.

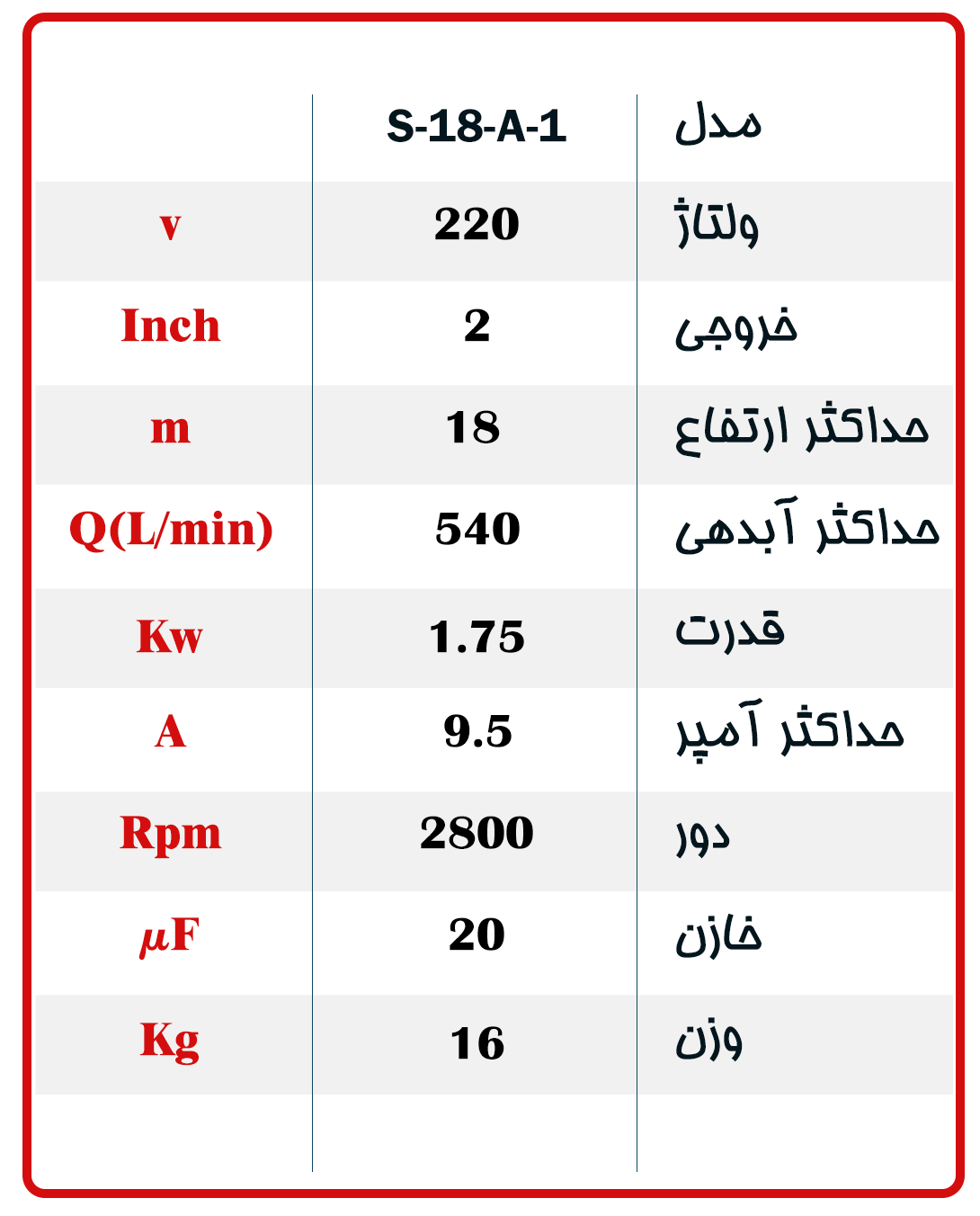

مشخصات فنی

مدل فاز ولتاژ V فرکانس Hz آمپر A قدرت kW خازن μf دور موتور rpm جنس پروانه نوع پروانه حداکثر آبدهی L/min حداکثر ارتفاع m سایز خروجی inch وزن kg
S-18-1-A-OV-F 1 220 50 9 1.5 25 2800 چدن S-A 480 18 2 16.2
S-18-1-A-OV 1 220 50 9 1.5 25 2800 چدن S-A 480 18 2 16

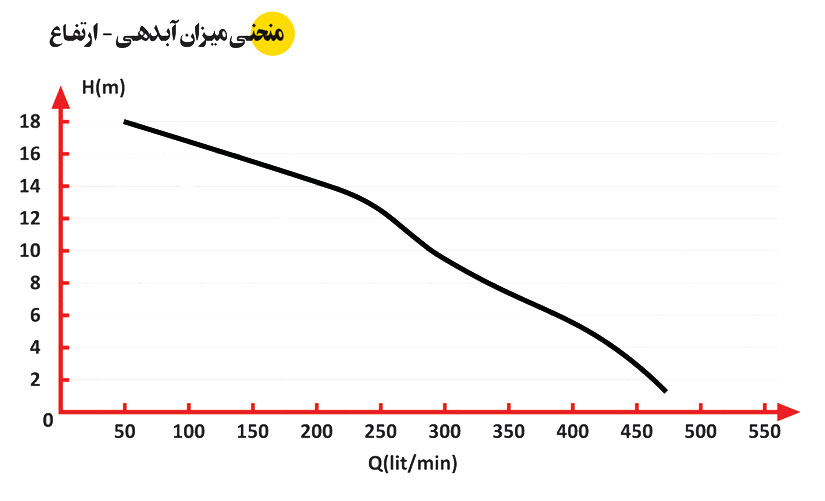

نمودار آبدهی

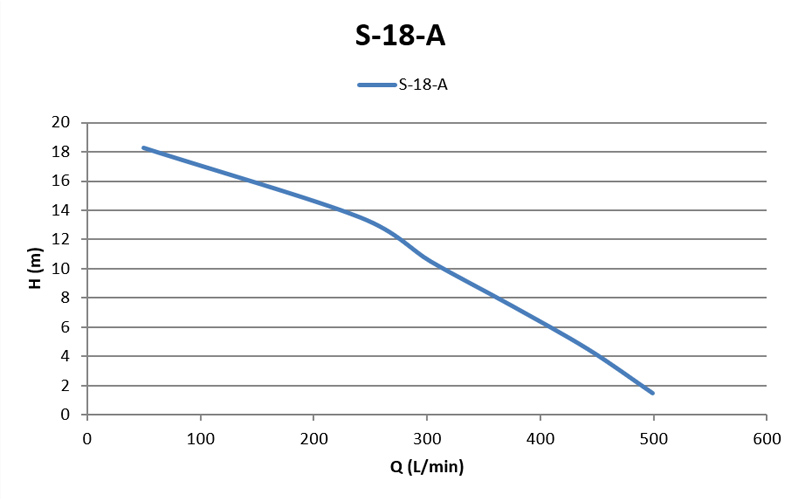

نمودار آبدهی s18a

ابعاد محصول

ابعاد کف کش s18a

کف کش S18-A اسپیکو

شکل انفجاری و قطعات محصول


مدل S-18-A

ردیف نام قطعه
1 کابل آماده 10متري لاستيکي 1/5*3 G
2 لاستيك محافظ كابل
3 روبنده كابل گير
4 پيچ استيل 20*6 آلن
5 لاستيك آببندي كابل 9
6 دسته كفكش AL
7 درپوش موتور كفكش AL
8 پيچ ارت
9 فيش ارت
10 خازن 20
11 قاب خازن
12 ترمينال A6
13 مهره برنجي سر سيم 22
14 واشر تخت 22
15 لاستيك آببندي سرسيم 22
16 واسطه دينام AL-NSL-22
17 واشر فنري بلبرينگ 202-35
18 اورينگ موتور (133)138/5
19 بلبرينگ 6202
20 شفت وروتور S18-A
21 خار پروانه 12×4×4
22 سيم پيچي تکفاز IT-125×60-OV
23 بلبريگ 6302
24 کاسه نمد 15*30
25 پوسته موتور كفكش AL-NSL
26 پيچ آلن آبکاری 12*8
27 اورينگ (7)
28 کفی سیل دوبل : SIC-15 / CE-15
29 سیل دوبل SIC / CA-15
30 اورينگ پمپ (99) 104/5
31 پمپ کفکش S18-A-D
32 پیچ خازن
33 پروانه S-18-CH
34 مهره برنجي پروانه 10
35 واشر کاغذی SI
36 درپوش پمپ جدید S18-A-CH
37 صافي فلزي 2 اینچ
38 واشر تخت استيل 6
39 پيچ استيل 50*6 شش پر
40 پيچ استيل 12*5 چهار سو
41 پيچ استيل 25*6 شش پر
42 سر شیلنگی پلاستیکی 2 اینچ
43 پيچ استيل 12×8 آلن

مدل S-18-A-F

ردیف نام قطعه
1 کابل آماده 10متري لاستيکي 1/5*3 G
2 لاستيك محافظ كابل
3 روبنده كابل گير
4 پيچ استيل 20*6 آلن
5 لاستيك آببندي كابل 9
6 دسته كفكش AL
7 درپوش موتور كفكش فلوتري AL
8 پيچ ارت
9 فيش ارت
10 خازن 20
11 قاب خازن
12 ترمينال A6
13 مهره برنجي سر سيم 22
14 واشر تخت 22
15 لاستيك آببندي سرسيم 22
16 واسطه دينام AL-NSL-22
17 واشر فنري بلبرينگ 202-35
18 اورينگ موتور (133)138/5
19 بلبرينگ 6202
20 شفت وروتور S18-A
21 سيم پيچي تکفاز IT-125×60-OV
22 بلبريگ 6302
23 كاسه نمد 15*30
24 پوسته موتور كفكش AL-NSL
25 اورينگ (7)
26 پيچ آلن آبکاری 12*8
27 کفی سیل دوبل : SIC-15 / CE-15
28 سیل دوبل SIC / CA-15
29 اورينگ پمپ (99) 104/5
30 سر شیلنگی پلاستیکی 2 اینچ
31 پمپ کفکش S18-A-D
32 پيچ استيل 25*6 شش پر
33 پیچ خازن
34 واشر کاغذی SI
35 پروانه S-18-CH
36 فلوتر GMS-A
37 مهره برنجي پروانه 10
38 درپوش پمپ جدید S18-A-CH
39 صافي فلزي 2 اینچ
40 واشر تخت استيل 6
41 پيچ استيل 50*6 شش پر
42 پيچ استيل 12*5 چهار سو
43 خار پروانه 12×4×4
44 پيچ استيل 12*8 آلن
