پمپ لجنکش SSI اسپیکو
سوپر اسپیکو - پمپ همه کاره
پمپهای لجن کش سوپر اسپیکو با طراحی منحصر بفرد و استثنایی خود با توجه به انتخاب مناسب یکی از انواع آن برای انتقال کلیه لجنهای فاضلابی که دارای سایندگی و اسیدیته بالا باشد کارایی فوق العاده داشته و می تواند به صورت کارکرد خشک، مستغرق و یا با گاید و راهنما در دو نوع 2800دور و 1400دور از جنس چدن داکتیل و یا برنز طراحی،ساخته و عرضه میشوند.
⇐ پمپ های لجنکش سری سوپر اسپیکو با دهانه خروجی 3 اینچ و استفاده از فلنچ های خروجی و ورودی بصورت خطی، افقی و یا عمودی قابلیت کارکرد را دارد که با ولتاژ سه فاز 380V طراحی و ساخته شده است.
⇐ قابلیت ساخت با انواع پروانه های اسپیکو برای انتقال لجن های خاص.
⇐ بدنه و پروانه و متعلقات اصلی پمپ لجنکش سری I اسپیکو از چدن مخصوص داکتیل با آلیاژ GGG40 ساخته شده است که در مقابل ضربه و خوردگی دارای مقاومت زیادی می باشد.
⇐ استفاده از رنگ اپوکسی مخصوص (رنگ مخصوص بدنه کشتی) در تمام قطعات چدنی برای مقاومت بیشتر در مقابل خوردگی و زنگ زدگی کارایی پمپ را فوق العاده می کند.
⇐ کلیه قطعات ریخته گری شده توسط متخصصین آلیاژسازی شده و با رزین مخصوص انگلیسی Ultra Seal در خلاء 4 میلی بار، نشتیگیری می شود تا نفوذ آب به داخل الکترو موتور به صفر برسد.
⇐ استفاده از کابل لاستیکی H07RN8-F ساخت شرکت ARISTONCAVI که دارای مقاومت بالا در برابر رطوبت، نمکهای محلول، محیطهای بازی و اسیدی لجنها میباشد.
⇐ در کلیه پمپ های لجنکش اسپیکو از سیلهای مکانیکی ضد سایش (سیلیکون کارباید) با کیفیت مناسب استفاده شده تا عمر پمپ بالا برود.
⇐ استفاده از شفت و پیجهای استیل که مقاومت زیادی در برابر زنگ زدگی و خوردگی دارد.
⇐ استفاده از رتور و استاتور ایتالیائی METRA با سیم پیچی مخصوص همراه با اورلود حرارتی آلمانی THERMIC در مدلهای تکفاز، استفاده از خازنهای ایتالیائی DUCATI، سیلهای مکانیکی UMBRA، واشرهای لرزه گیر FILTOMATIC و بلبرینگهای NACHI ژاپن کیفیت تولیدی پمپ های اسپیکو را با توجه به ساختار ولتاژ ایران با کیفیت فوقالعاده برتر و همگام با استاندارد اروپایی به مصرف کنندگان عرضه می کند.
⇐ در طراحی پمپ های لجنکش اسپیکو برای کیفیت بهتر و مطمئن تر و بالا بردن عمر سیلهای مکانیکی محفظهای مملو از روغن مخصوص بین پمپ و الکتروموتور در نظر گرفته شده است که توسط دو عدد سیل مکانیکی مخصوص و دو عدد کاسه نمد روغن کاملاً آب بندی میشود و شرایط نفوذ ناپذیری آب به داخل پمپ را فراهم میکند. همچنین امکان بازدید روغن داخل آن توسط پیچ آلن نمره 8 در بغل و پایین پمپ امکان پذیر است.
(لازم بذکر است که روغن بکار رفته از نوع پارافین خوراکی جهت جلوگیری از آلودگی محیط زیست و مطابق استاندارد ISO-14001 می باشد.)
⇐ در پمپ های لجنکش سه فاز اسپیکو با استفاده از سه عدد اورلود حرارتی که مابین سیم پیچی بصورت سری قرار گرفته تا از سوختن پمپ جلوگیری به عمل آید.
⇐ کلیه پمپ های اسپیکو دارای یک سریال مشخص میباشند که شماره شناسایی پمپ محسوب می گردد که بر روی بدنه حکاکی شده است.

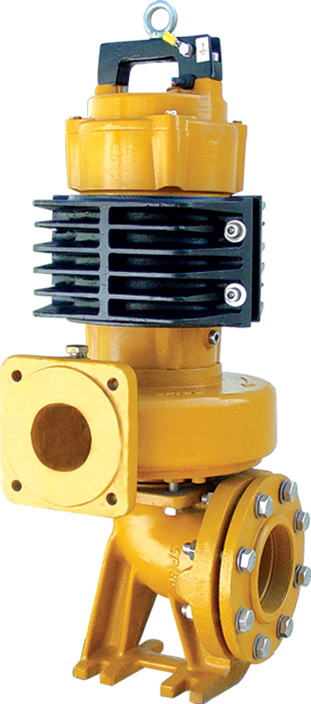

SSI-A : باتوجه به نوع فلنچ های مربوطه برای انتقال لجنها و سیالات از کناره تانک سپتیک مورد استفاده قرار می گیرد.

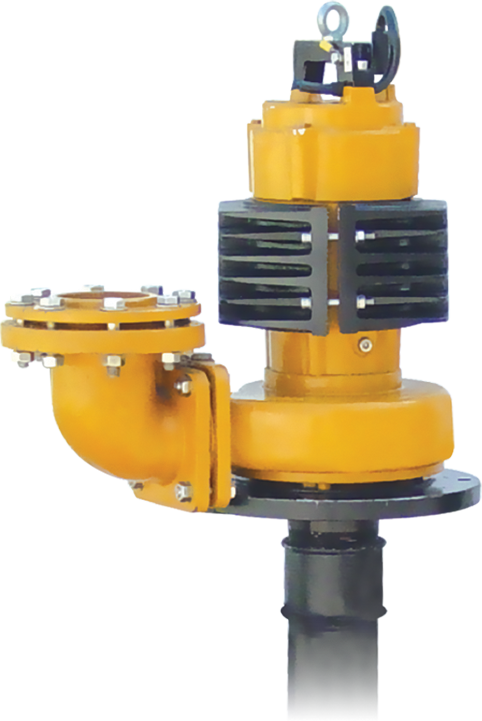

SSI-B : باتوجه به نوع فلنچ های مربوطه برای انتقال لجنها و سیالات بصورت مستغرق و یا توسط لوله و سوپاپ از داخل مخزن مورد استفاده قرار می گیرد.

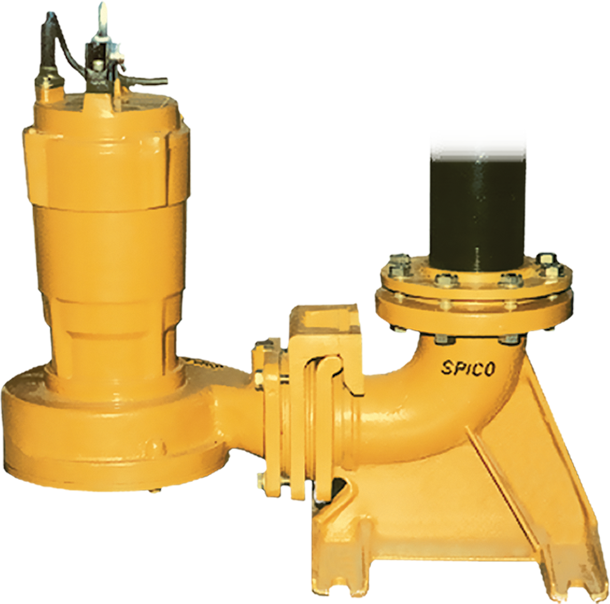

SSI-C : باتوجه به نوع فلنچ های مربوطه برای انتقال لجنها و سیالات خورنده که به بدنه پمپ صدمه می زنند مورد استفاده قرار می گیرد ، بصورتیکه با پرشدن حوضچه های سپتیک از لجنهای خورنده و زمان تخلیه ، پمپ توسط سیم بکسلهای راهنما به فلنچ مخصوص متصل شده و پس از تخلیه لجن از فلنچ جدا شده و دور از مواد خورنده قرار می گیرد.
SSI-B-BR : باتوجه به بدنه برنزی و نوع فلنچ های مربوطه برای انتقال آبهای شور دریا مورد استفاده قرار می گیرد.

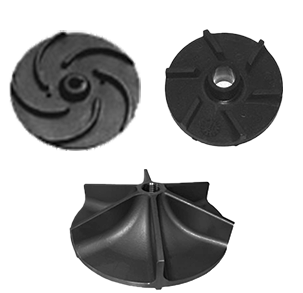

قابلیت ساخت با انواع پروانه های اسپیکو برای انتقال لجن های خاص

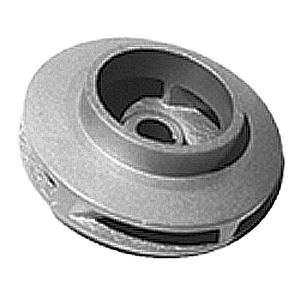

SSS
با پروانه کانالی و غیر قابل انسداد برای انتقال کلیه لجن های معمولی دارای مواد جامد و معلق.

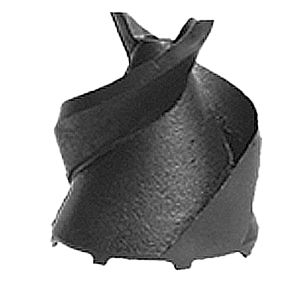

SSP
با پروانه ماردونی برای انتقال لجنهای حاوی کودهای شیمیائی ، مواد زائد سنگبریها ، لجنهای حاوی مواد له شده در مایعات قابل مصرف می باشد.

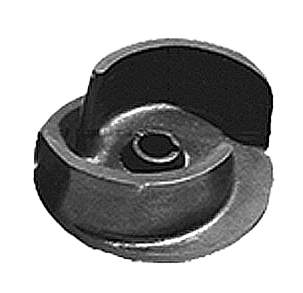

SSI
با پروانه های غیر قابل انسداد برای انتقال موادی که زبری متوسطی داشته و به آسانی مجاری را مسدود م یکند ، مورد استفاده قرار می گیرد.

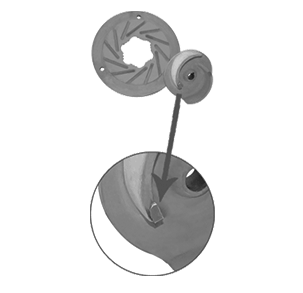

SSI-GD
با پروانه نیمه باز غیر قابل انسداد با تیغه مخصوص الماسه و در پوش پمپ مناسب برای قطعه قطعه کردن GRINDING لجنهای ریشه ای و معمولی مانند کشتارگاهها و بیمارستانها و ... بکار می رود.

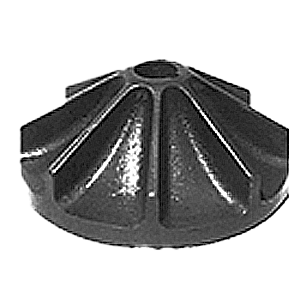

SSC
با پروانه گردابی برای انتقال لجنهای حاوی مواد جامد معلق ، لجنهای حاوی مواد الیاف دار ، لجنهای کارگاههای گونی بافی ، کشتارگاههای طیور و ... مورد استفاده قرار می گیرد.
SSO
با پروانه مخصوص سفارشی برای انتقال لجنهای مخصوص مورد استفاده قرار می گیرد.

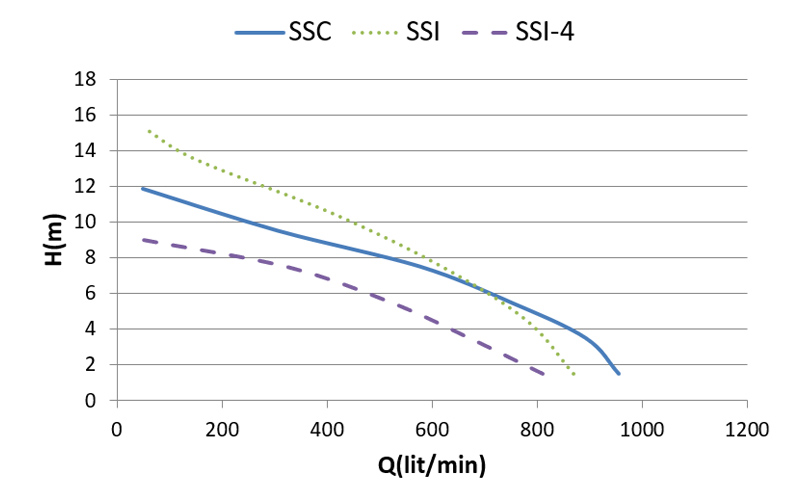

| مدل | فاز | ولتاژ V | فرکانس Hz | آمپر A | قدرت kW | خازن μf | دور موتور rpm | جنس پروانه | نوع پروانه | حداکثر آبدهی L/min | حداکثر ارتفاع m | سایز خروجی inch | وزن kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSI-A | 3 | 380 | 50 | 3.5 | 2.2 | - | 2800 | سفارشی | O | 950 | 15 | 3 | 50 |
| SSI-B | 3 | 380 | 50 | 3.5 | 2.2 | - | 2800 | سفارشی | O | 950 | 15 | 3 | 50 |
| SSI-B-BRONZE | 3 | 380 | 50 | 3.5 | 2.2 | - | 2800 | سفارشی | O | 950 | 15 | 3 | 50 |
| SSI-C | 3 | 380 | 50 | 3.5 | 2.2 | - | 2800 | سفارشی | O | 950 | 15 | 3 | 50 |
| SSC-OV | 3 | 380 | 50 | 7 | 3 | - | 2800 | سفارشی | O | 1000 | 12 | 3 | 50 |
| SSI-4-OV | 3 | 380 | 50 | 3.5 | 1.75 | - | 1400 | سفارشی | O | 830 | 9 | 3 | 50 |
| ردیف | کد قطعه | نــــام قطعـــــــه | ردیف | کد قطعه | نـــــام قطعـــــــه |
|---|---|---|---|---|---|
| 1 | 1055237 | کابل آماده 10متري لاستيکي 1/5*4 G | 26 | 1061492 | واشر فنري استيل 12 |
| 2 | 1090146 | لاستيك محافظ كابل 11 | 27 | 1061462 | مهره برنجي پروانه 12 |
| 3 | 1001135 | روبنده كابل گير | 28 | 1061473 | واشر كاغذي I |
| 4 | 1061373 | پيچ استيل25*8 آلن | 29 | 1020605 | درپوش پمپ CH-I15-SSI-3IN |
| 5 | 1090140 | لاستيك آببندي كابل 10 | 30 | 1061372 | پيچ استيل 20*8 آلن |
| 6 | 1020620 | دسته لجنكش CH | 31 | 1020664 | زانوئی ورودی فلنچ دار پایه دار CH-3IN |
| 7 | 1061420 | پيچ چهار سو 6*4 | 32 | 1061312 | پيچ استيل .30*10 شش پر |
| 8 | 1001161 | فیش ارت | 33 | 1061426 | پيچ استيل 12*5 چهار سو |
| 9 | 1020595 | درپوش موتور سوپر جدید CH | 34 | 1061304 | پيچ استيل 25*6 شش پر |
| 10 | 1061496 | واشر فنري بلبرينگ 302-42 | 35 | 1061452 | مهره استیل 10 |
| 11 | 1090124 | اورينگ موتور (138) 145 | 36 | 1061474 | واشر فلنچ سيمي 3in |
| 12 | 1116302 | بلبرينگ 6302 | 37 | 1020663 | زانويي خروجي فلنچ دار CH 3in |
| 13 | 1030854 | شفت و روتور SSI-IT | 38 | 1061483 | واشر تخت استيل 10 |
| 14 | 1061511 | خار16*4*4 | 39 | 1061322 | پيچ استيل 50*10 شش پر |
| 15 | 1100296 | سيم پيچي سه فاز IT-135×100 | 40 | 1020671 | فلنچ داخل دنده CH-3IN |
| 16 | 1116304 | بلبرينگ 6304 | 41 | 1061429 | قلاب لجنكش |
| 17 | 1088272 | كاسه نمد 7*20*40 | 42 | 1010480 | رادیاتور پوسته موتور سوپر AL |
| 18 | 1020550 | پوسته موتور سوپر SSI-AX-I15 | 43 | 1061380 | پيچ استيل 60*8 آلن |
| 19 | 1061412 | پيچ آلن آبکاری 12*8 | 44 | 1061450 | مهره استیل 8 |
| 20 | 1090103 | اورينگ (7) | 45 | 1061482 | واشر تخت استیل 8 |
| 21 | 1088312/1088350 | سراميك FA20 / سرامیک FG1-20 | 46 | 1061352 | پيچ استيل 50*12 شش پر |
| 22 | 1088310/1088349 | سيل وما FA20 / سیل FG1-20 | 47 | 1061484 | واشر تخت استیل 12 |
| 23 | 1090110 | اورينگ پمپ (99) 104/5 | 48 | 1061453 | مهره استیل 12 |
| 24 | 1020555 | پمپ 3اینچ جدید CH-I15 | 49 | 1061371 | پيچ استيل 12*8 آلن |
| 25 | 1020525 | پروانه CH-I15 | |||
| ردیف | کد قطعه | نــــام قطعـــــــه | ردیف | کد قطعه | نـــــام قطعـــــــه |
| 1 | 1055237 | کابل آماده 10متري لاستيکي 1/5*4 G | 23 | 1090110 | اورينگ پمپ (99) 104/5 |
| 2 | 1090146 | لاستيك محافظ كابل 11 | 24 | 1020020 | پمپ I-15 برنجی |
| 3 | 1001135 | روبنده كابل گير | 25 | 1020025 | پروانه I-15 برنجی |
| 4 | 1061373 | پيچ استيل25*8 آلن | 26 | 1061492 | واشر فنري استيل 12 |
| 5 | 1090140 | لاستيك آببندي كابل 10 | 27 | 1061462 | مهره برنجي پروانه 12 |
| 6 | 1020027 | دسته لجنكش برنجی | 28 | 1061473 | واشر كاغذي I |
| 7 | 1061420 | پيچ چهار سو 6*4 | 29 | 1020024 | درپوش پمپ سوپر SSI برنجی |
| 8 | 1001161 | فیش ارت | 30 | 1020021 | سه پايه 3IN برنجی |
| 9 | 1020023 | درپوش موتور سوپر لجنکش SSI برنجی | 31 | 1061317 | پيچ استيل 30*8 شش پر |
| 10 | 1061496 | واشر فنري بلبرينگ 302-42 | 32 | 1020026 | فلنچ ورودی رو دنده برنجی |
| 11 | 1090124 | اورينگ موتور (138) 145 | 33 | 1061426 | پيچ استيل 12*5 چهار سو |
| 12 | 1116302 | بلبرينگ 6302 | 34 | 1061304 | پيچ استيل 25*6 شش پر |
| 13 | 1030854 | شفت و روتور SSI-IT | 35 | 1061355 | پيچ استيل 30*6 آلن |
| 14 | 1061511 | خار16*4*4 | 36 | 1061474 | واشر فلنچ سيمي 3in |
| 15 | 1100296 | سيم پيچي سه فاز IT-135×100 | 37 | 1020022 | زانويي خروجي 3IN برنجی |
| 16 | 1116304 | بلبرينگ 6304 | 38 | 1061483 | واشر تخت استيل 10 |
| 17 | 1088272 | كاسه نمد 7*20*40 | 39 | 1061322 | پيچ استيل 50*10 شش پر |
| 18 | 1020028 | پوسته موتور سوپر لجنکش SSI برنجی | 40 | 1061452 | مهره استیل 10 |
| 19 | 1061412 | پيچ آلن آبکاری 12*8 | 41 | 1061312 | پيچ استيل 30*10 شش پر |
| 20 | 1090103 | اورينگ (7) | 42 | 1061429 | قلاب لجنكش |
| 21 | 1088312/1088350 | سراميك FA20 / سرامیک FG1-20 | 43 | 1061371 | پيچ استيل 12*8 آلن |
| 22 | 1088310/1088349 | سيل وما FA20 / سیل FG1-20 | |||
| ردیف | کد قطعه | نــــام قطعـــــــه | ردیف | کد قطعه | نـــــام قطعـــــــه |
| 1 | 1055237 | کابل آماده 10متري لاستيکي 1/5*4 G | 23 | 1090110 | اورينگ پمپ (99) 104/5 |
| 2 | 1090146 | لاستيك محافظ كابل 11 | 24 | 1020020 | پمپ I-15 برنجی |
| 3 | 1001135 | روبنده كابل گير | 25 | 1020025 | پروانه I-15 برنجی |
| 4 | 1061373 | پيچ استيل25*8 آلن | 26 | 1061492 | واشر فنري استيل 12 |
| 5 | 1090140 | لاستيك آببندي كابل 10 | 27 | 1061462 | مهره برنجي پروانه 12 |
| 6 | 1020027 | دسته لجنكش برنجی | 28 | 1061473 | واشر كاغذي I |
| 7 | 1061420 | پيچ چهار سو 6*4 | 29 | 1020024 | درپوش پمپ سوپر SSI برنجی |
| 8 | 1001161 | فیش ارت | 30 | 1020021 | سه پايه 3IN برنجی |
| 9 | 1020023 | درپوش موتور سوپر لجنکش SSI برنجی | 31 | 1061317 | پيچ استيل 30*8 شش پر |
| 10 | 1061496 | واشر فنري بلبرينگ 302-42 | 32 | 1020026 | فلنچ ورودی رو دنده برنجی |
| 11 | 1090124 | اورينگ موتور (138) 145 | 33 | 1061426 | پيچ استيل 12*5 چهار سو |
| 12 | 1116302 | بلبرينگ 6302 | 34 | 1061304 | پيچ استيل 25*6 شش پر |
| 13 | 1030854 | شفت و روتور SSI-IT | 35 | 1061355 | پيچ استيل 30*6 آلن |
| 14 | 1061511 | خار16*4*4 | 36 | 1061474 | واشر فلنچ سيمي 3in |
| 15 | 1100296 | سيم پيچي سه فاز IT-135×100 | 37 | 1020022 | زانويي خروجي 3IN برنجی |
| 16 | 1116304 | بلبرينگ 6304 | 38 | 1061483 | واشر تخت استيل 10 |
| 17 | 1088272 | كاسه نمد 7*20*40 | 39 | 1061322 | پيچ استيل 50*10 شش پر |
| 18 | 1020028 | پوسته موتور سوپر لجنکش SSI برنجی | 40 | 1061452 | مهره استیل 10 |
| 19 | 1061412 | پيچ آلن آبکاری 12*8 | 41 | 1061312 | پيچ استيل 30*10 شش پر |
| 20 | 1090103 | اورينگ (7) | 42 | 1061429 | قلاب لجنكش |
| 21 | 1088312/1088350 | سراميك FA20 / سرامیک FG1-20 | 43 | 1061371 | پيچ استيل 12*8 آلن |
| 22 | 1088310/1088349 | سيل وما FA20 / سیل FG1-20 | |||
| ردیف | کد قطعه | نــــام قطعـــــــه | ردیف | کد قطعه | نـــــام قطعـــــــه |
|---|---|---|---|---|---|
| 1 | 1055237 | کابل آماده 10متري لاستيکي 1/5*4 G | 23 | 1090110 | اورينگ پمپ (99) 104/5 |
| 2 | 1090146 | لاستيك محافظ كابل 11 | 24 | 1020555 | پمپ 3اینچ جدید CH-I15 |
| 3 | 1001135 | روبنده كابل گير | 25 | 1020525 | پروانه CH-I15 |
| 4 | 1061373 | پيچ استيل25*8 آلن | 26 | 1061492 | واشر فنري استيل 12 |
| 5 | 1090140 | لاستيك آببندي كابل 10 | 27 | 1061462 | مهره برنجي پروانه 12 |
| 6 | 1020620 | دسته لجنكش CH | 28 | 1061473 | واشر كاغذي I |
| 7 | 1061420 | پيچ چهار سو 6*4 | 29 | 1020605 | درپوش پمپ CH-I15-SSI-3IN |
| 8 | 1001161 | فیش ارت | 30 | 1061372 | پيچ استيل 20*8 آلن |
| 9 | 1020595 | درپوش موتور سوپر جدید CH | 31 | 1061426 | پيچ استيل 12*5 چهار سو |
| 10 | 1061496 | واشر فنري بلبرينگ 302-42 | 32 | 1061304 | پيچ استيل 25*6 شش پر |
| 11 | 1090124 | اورينگ موتور (138) 145 | 33 | 1061371 | پيچ استيل 12*8 آلن |
| 12 | 1116302 | بلبرينگ 6302 | 34 | 1061474 | واشر فلنچ سيمي 3in |
| 13 | 1030854 | شفت و روتور SSI-IT | 35 | 1020693 | واسطه پمپ گایددار سوپر SSI-CH |
| 14 | 1061511 | خار16*4*4 | 36 | 1061483 | واشر تخت استيل 10 |
| 15 | 1100296 | سيم پيچي سه فاز IT-135×100 | 37 | 1061321 | پيچ استيل 35*10 شش پر |
| 16 | 1116304 | بلبرينگ 6304 | 38 | 1090149 | لاستیک آببندی پمپ سوپر |
| 17 | 1088272 | كاسه نمد 7*20*40 | 39 | 1020667 | زانوئی خروجی فلنچ دار گایددار CH-3IN |
| 18 | 1020550 | پوسته موتور سوپر SSI-AX-I15 | 40 | 1020674 | فلنچ داخل دنده CH-3IN |
| 19 | 1061412 | پيچ آلن آبکاری 12*8 | 41 | 1061453 | مهره استیل 12 |
| 20 | 1090103 | اورينگ (7) | 42 | 1061429 | قلاب لجنكش |
| 21 | 1088312/1088350 | سراميك FA20 / سرامیک FG1-20 | 43 | 1061352 | پيچ استيل 50*12 شش پر |
| 22 | 1088310/1088349 | سيل وما FA20 / سیل FG1-20 | 44 | 1061484 | واشر تخت استیل 12 |
