پمپ های کفکش SP-4 با دهانه خروجی "¼1 اسپیکو

مخصوص پمپاژ آب صاف
پمپ های کفکش سری SP اسپیکو با پروانه از جنس استنلس استیل و سیلهای سیلیکون کارباید برای انتقالی آبهای زائد باران،تخلیه استخرها، حوضچه های آبگیری و انتقال آب از رودخانه ها و چاههای حفاری شده دستی و یا لوله جدار و همچنین در دستگاههای ایرواشر صنعتی طراحی و ساخته شده است.
⇐ از خصوصیات بارز پمپ های SP انتقال آب از قسمت فوقانی پمپ و دارا بودن حداکثر قطر خارجی 180 میلیمتر است که میتواند برای انتقال از چاههای حفاری شده با قطر 8 اینچ به بالا مورد استفاده قرار گیرد.
⇐ تمامی دیفیوزرهای اسپیکو مجهز به یک طوقه لاستیکی است که برای جلوگیری از خوردگی پروانه و دیفیوزر طراحی شده است و در صورت استفاده از آبهای حاوی مواد ساینده و خوردگی زیاد با تعویض این طوقه لاستیکی در هزینه فوق العاده صرفه جویی می شود.
⇐ کلیه قطعات تشکیل دهنده اصلی آن از آلومینیوم آلیاژی و پروانه و کلیه پیچهای متعلقه آن از جنس فولاد زنگ نزن (استنلس استیل) ساخته شده است.
⇐ کلیه قطعات ریخته گری شده توسط متخصصین آلیاژسازی شده و با رزین مخصوص انگلیسی Ultra Seal در خلاء 4 میلی بار، نشتیگیری می شود تا نفوذ آب به داخل الکترو موتور به صفر برسد.
⇐ استفاده از کابل لاستیکی H07RN8-F ساخت شرکت ARISTONCAVI که دارای مقاومت بالا در برابر رطوبت، نمکهای محلول، محیطهای بازی و اسیدی لجنها میباشد.
⇐ در پمپ های SP از سیلهای مکانیکی ضد سایش (سیلیکون کارباید) با کیفیت مناسب استفاده شده تا عمر پمپ بالا برود.
⇐ استفاده از شفت و پیچهای استنلس استیل که مقاومت زیادی در برابر زنگ زدگی و خوردگی دارد.
⇐ در کلیه پمپ های کفکش از سیلهای مکانیکی ضد سایش (سیلیکون کارباید) با کیفیت مناسب استفاده شده تا عمر پمپ بالا برود.
⇐ در طراحی پمپ های کفکش SP برای کیفیت بهتر و مطمئن تر و بالا بردن عمر سیلهای مکانیکی محفظه ای مملو از روغن مخصوص بین پمپ و الکتروموتور در نظر گرفته شده است که توسط دو عدد سیل مکانیکی مخصوص و 2 عدد کاسه نمد روغن کاملاً آب بندی میشود که شرایط نفوذ پذیری آب به داخل پمپ را به صفر میرساند و امکان بازدید روغن داخل آن توسط پیچ آلن نمره 8 در بغل و پایین پمپ امکان پذیر است. (لازم بذکر است که روغن بکار رفته از نوع پارافین خوراکی جهت جلوگیری از آلودگی محیط زیست و مطابق استاندارد ISO-14001 می باشد.)
⇐ کلیه پمپ های تکفاز مجهز به سیستم Thermo Guard برای محافظت از سیم پیچی طراحی و ساخته شده است.
⇐ کلیه پمپ های اسپیکو دارای یک سریال مشخص میباشند که شماره شناسایی پمپ محسوب می گردد که بر روی بدنه حکاکی شده است.


| مدل | فاز | ولتاژ V | فرکانس Hz | آمپر A | قدرت kW | خازن μf | دور موتور rpm | جنس پروانه | نوع پروانه | حداکثر آبدهی L/min | حداکثر ارتفاع m | سایز خروجی inch | وزن kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SP-4-20-1-F | 1 | 220 | 50 | 6.5 | 1.1 | 25 | 2800 | استیل | S | 190 | 18 | 1.25 | 16.5 |
| SP-4-20-3-C | 3 | 380 | 50 | 3 | 1.1 | - | 2800 | استیل | S | 190 | 18 | 1.25 | 16 |
| SP-4-20-3-CF | 3 | 380 | 50 | 3 | 1.1 | - | 2800 | استیل | S | 190 | 18 | 1.25 | 16 |
| SP-4-40-1-F | 1 | 220 | 50 | 8 | 1.5 | 30 | 2800 | استیل | S | 180 | 38 | 1.25 | 19.5 |
| SP-4-40-3-C | 3 | 380 | 50 | 3.5 | 1.5 | - | 2800 | استیل | S | 180 | 38 | 1.25 | 19 |
| SP-4-40-3-CF | 3 | 380 | 50 | 3.5 | 1.5 | - | 2800 | استیل | S | 180 | 38 | 1.25 | 19 |
| SP-4-60-1-R | 1 | 220 | 50 | 14 | 2.2 | 40 | 2800 | استیل | S | 180 | 54 | 1.25 | 22.5 |
| SP-4-60-1-RF | 1 | 220 | 50 | 14 | 2.2 | 40 | 2800 | استیل | S | 180 | 54 | 1.25 | 22.5 |
| SP-4-60-3-C | 3 | 380 | 50 | 5 | 2.2 | - | 2800 | استیل | S | 180 | 58 | 1.25 | 21 |
| SP-4-60-3-CF | 3 | 380 | 50 | 5 | 2.2 | - | 2800 | استیل | S | 180 | 58 | 1.25 | 21 |
| SP-4-75-3-CF | 3 | 380 | 50 | 6 | 2.7 | - | 2800 | استیل | S | 180 | 75 | 1.25 | 24.3 |
| SP-4-75-3-C | 3 | 380 | 50 | 6 | 2.7 | - | 2800 | استیل | S | 180 | 75 | 1.25 | 24.3 |

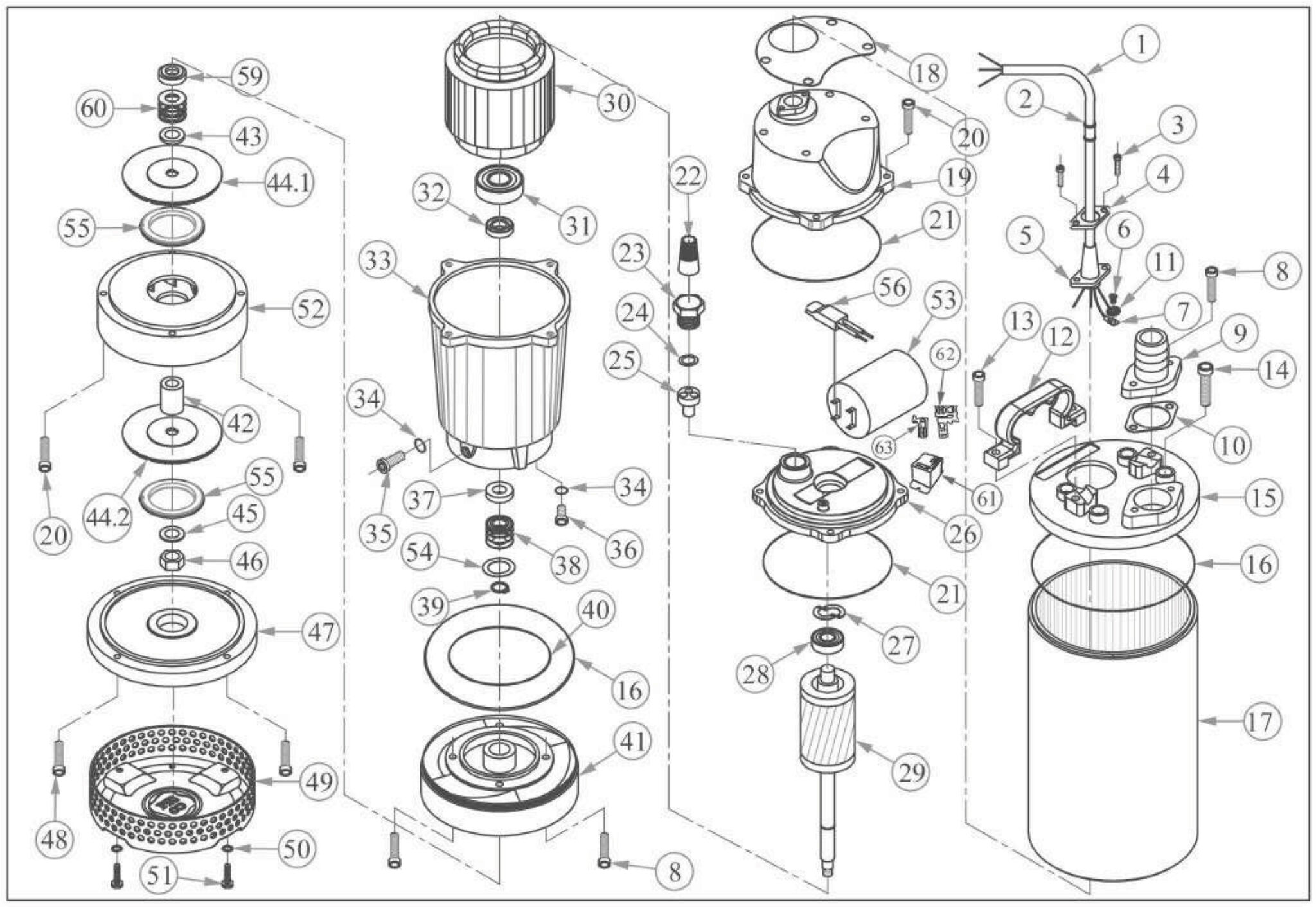

قطعات استفاده شده در پمپ کف کش تک فاز

| ردیف | نام قطعه | ردیف | نام قطعه |
|---|---|---|---|
| ۱ | کابل آماده ۱۰ متری لاستیکی | ۳۲ | کاسه نمد ۱۵*۳۰ |
| ۲ | لاستیک محافظ کابل | ۳۳ | پوسته موتور |
| ۳ | پیچ چهارسو ۱۲*۵ | ۳۴ | اورینگ (۷) ۵/۲*۱۲ |
| ۴ | روبنده کابل گیر (پولکی استیل) | ۳۵ | پیچ استیل آلن ۱۲*۸ |
| ۵ | لاستیک آببندی کابل | ۳۶ | پیچ آلن آبکاری ۱۲*۸ |
| ۶ | پیچ چهارسو ۶*۴ | ۳۷ | سرامیک FA 15,16 |
| ۷ | فیش ارت کفکش (کابل شو) | ۳۸ | سیل FA 15 |
| ۸ | پیچ استیل آلن ۲۰*۶ | ۳۹ | خارفنری ۱۵ |
| ۹ | سرشیلنگی SP4 | ۴۰ | اورینگ (۹۹) ۳ |
| ۱۰ | واشر کاغذی سرشیلنگی SP4(.5) | ۴۱ | حلزونی پمپ AL-SP4 |
| ۱۱ | واشر خورشیدی ۴ | ۴۲ | بوش پروانه sp4 (25.5*13) |
| ۱۲ | دسته لجنکش AX-K CH | ۴۳ | واشر تخت استیل ۱۶*(۲*۱۷*۳۰) |
| ۱۳ | پیچ استیل آلن ۲۵*۸ | ۴۴.۱ | پروانه SP-SS-140-1 1/4 |
| ۱۴ | پیچ استیل آلن ۲۰*۸ | ۴۴.۲ | پروانه SP-SS-130-1 1/4 |
| ۱۵ | کلاهک خروجی SP4 | ۴۵ | واشر تخت استیل ۲*۵/۱۳*۲۶ |
| ۱۶ | اورینگ ۳*۱۶۴ | ۴۶ | مهره استیل ۱۰ کاسه نمدی |
| ۱۷ | لوله جداره SP4 | ۴۷ | درپوش پمپ SP4 با طوقه تفلونی |
| ۱۸ | واشر کاغذی sp4-0/5 | ۴۸ | پیچ استیل آلن ۱۶*۶ |
| ۱۹ | درپوش موتور SP4 با واسطه | ۴۹ | صافی فلزی 2in |
| ۲۰ | پیچ استیل آلن ۳۰*۶ | ۵۰ | واشر تخت استیل ۶ |
| ۲۱ | اورینگ (۱۳۳) ۵/۱۳۸ | ۵۱ | پیچ استیل شش پر ۴۵*۶ |
| ۲۲ | کانکتور پیچی شماره ۲ | ۵۲ | دیفیوزر SP-AL-1 1/4-31.5-RF |
| کانکتور پیچی شماره ۳ | ۵۳ | خازن (جهت پمپ های تک فاز) | |
| ۲۳ | مهره برنجی سر سیم ۲۲ | ۵۴ | واشر تخت سیل ۱۵ |
| ۲۴ | واشر تخت ۲۲ | ۵۵ | طوقه تفلونی SP4 |
| ۲۵ | لاستیک آببندی سیم ۲۲ | ۵۶ | اورلود 10A (جهت پمپ های تک فاز ۱.۱KW) |
| ۲۶ | واسطه دینام AL-SP4 | ۵۹ | سرامیک FG 1-15 |
| ۲۷ | واشر فنری بلبرینگ 35B-202 | ۶۰ | سیل FG 1-15 |
| ۲۸ | بلبرینگ ۶۲۰۲ | ۶۱ | رله ۲۲۰ ولت (AC کنتاکتور) |
| ۲۹ | شفت و روتور | ۶۲ | فیش مادگی برنجی ۹۰ درجه بزرگ |
| ۳۰ | سیم پیچی با استاتور | ۶۳ | فیش مادگی برنجی ۹۰ درجه متوسط |
| ۳۱ | بلبرینگ ۶۳۰۲ |

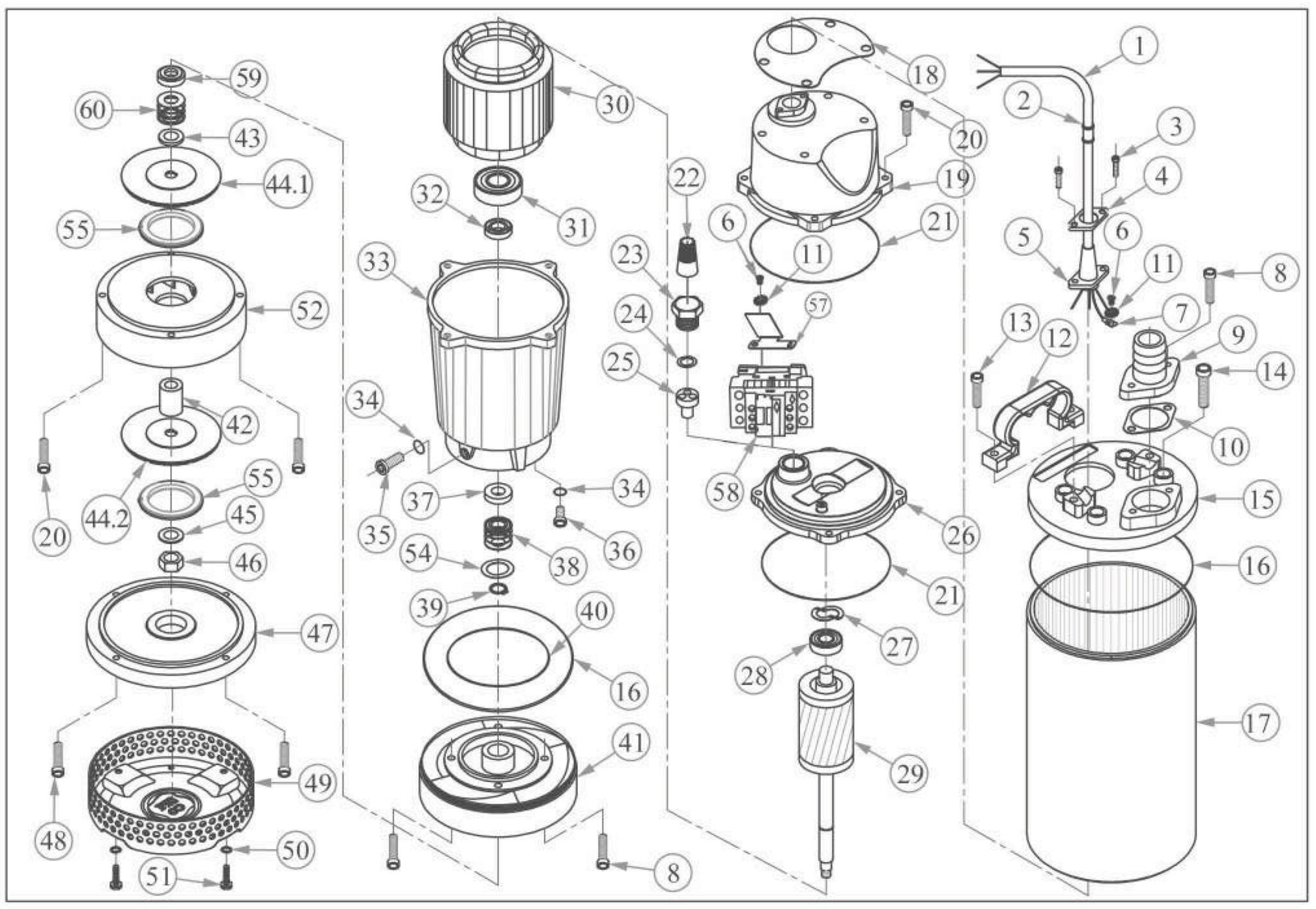

قطعات استفاده شده در پمپ کف کش سه فاز

| ردیف | نام قطعه | ردیف | نام قطعه |
|---|---|---|---|
| ۱ | کابل آماده ۱۰متری لاستیکی | ۳۰ | سیم پیچی با استاتور |
| ۲ | لاستیک محافظ کابل | ۳۱ | بلبرینگ ۶۳۰۲ |
| ۳ | پیچ چهارسو ۱۲*۵ | ۳۲ | کاسه نمد ۱۵*۳۰ |
| ۴ | روبنده کابل گیر (پولکی استیل) | ۳۳ | پوسته موتور |
| ۵ | لاستیک آببندی کابل | ۳۴ | اورینگ (۷) ۵/۲*۱۲ |
| ۶ | پیچ چهارسو ۶*۴ | ۳۵ | پیچ استیل آلن ۱۲*۸ |
| ۷ | فیش ارت کفکش (کابل شو) | ۳۶ | پیچ آلن آبکاری ۱۲*۸ |
| ۸ | پیچ استیل آلن ۲۰*۶ | ۳۷ | سرامیک FA 15,16 |
| ۹ | سرشیلنگی SP4 | ۳۸ | سیل FA 15 |
| ۱۰ | واشر کاغذی سرشیلنگی SP4(.5) | ۳۹ | خارفنری ۱۵ |
| ۱۱ | واشر خورشیدی ۴ | ۴۰ | اورینگ (۹۹) ۳ |
| ۱۲ | دسته لجنکش AX-K CH | ۴۱ | حلزونی پمپ AL-SP4 |
| ۱۳ | پیچ استیل آلن ۲۵*۸ | ۴۲ | بوش پروانه sp4 (25.5*13) |
| ۱۴ | پیچ استیل آلن ۲۰*۸ | ۴۳ | واشر تخت استیل ۱۶*(۲*۱۷*۳۰) |
| ۱۵ | کلاهک خروجی SP4 | ۴۴.۱ | پروانه (۱۴۰) "1/4 1 SP-SS-1 |
| ۱۶ | اورینگ ۳*۱۶۴ | ۴۴.۲ | پروانه "1/4 1 SP-SS-130-1 |
| ۱۷ | لوله جداره SP4 | ۴۵ | واشرتخت استیل ۲*۵/۱۳*۲۶ |
| ۱۸ | واشر کاغذی sp4-0/5 | ۴۶ | مهره استیل ۱۰ کاسه نمدی |
| ۱۹ | درپوش موتور SP4 با واسطه | ۴۷ | درپوش پمپ SP4 با طوقه تفلونی |
| ۲۰ | پیچ استیل آلن ۳۰*۶ | ۴۸ | پیچ استیل آلن ۱۶*۶ |
| ۲۱ | اورینگ (۱۳۳) ۵/۱۳۸ | ۴۹ | صافی فلزی 2in |
| ۲۲ | کانکتور پیچی شماره ۲ | ۵۰ | واشر تخت استیل ۶ |
| کانکتور پیچی شماره ۳ | ۵۱ | پیچ استیل شش پر ۴۵*۶ | |
| ۲۳ | مهره برنجی سر سیم ۲۲ | ۵۲ | دیفیوزر SP-AL-1 1/4-31.5-RF |
| ۲۴ | واشر تخت ۲۲ | ۵۴ | واشر تخت سیل ۱۵ |
| ۲۵ | لاستیک آببندی سیم ۲۲ | ۵۵ | طوقه تفلونی SP4 |
| ۲۶ | واسطه دینام AL-SP4 | ۵۷ | پایه کنتاکتور (جهت پمپ های سه فاز) |
| ۲۷ | واشر فنری بلبرینگ 35B-202 | ۵۸ | کنتاکتور 12A-380 (جهت پمپ های سه فاز) |
| ۲۸ | بلبرینگ ۶۲۰۲ | ۵۹ | سرامیک FG. 1- 15 |
| ۲۹ | شفت و روتور | ۶۰ | سیل FG. 1- 15 |

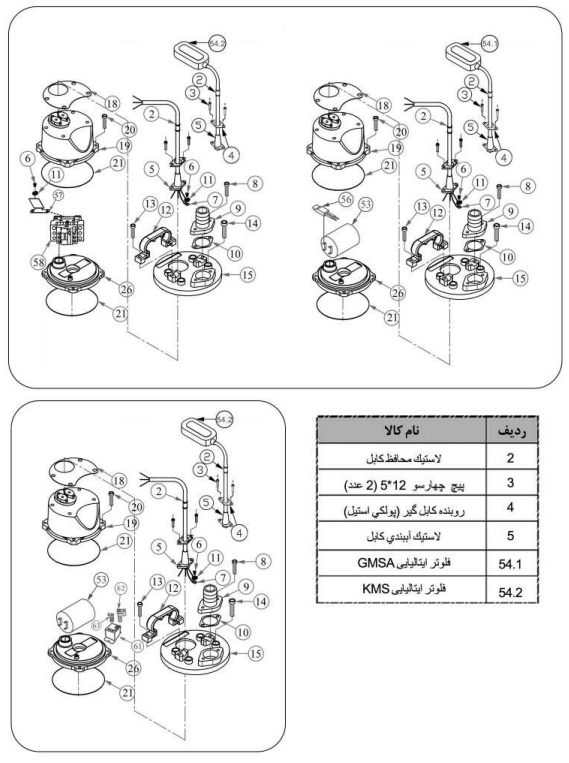

قطعات استفاده شده در پمپ کف کش SP-4
