کفکش های دو اینچ اسپیکو

مخصوص پمپاژ آبهای کثیف بدون مواد سایندهمخصوص پمپاژ آب صاف

مشخصات فنی

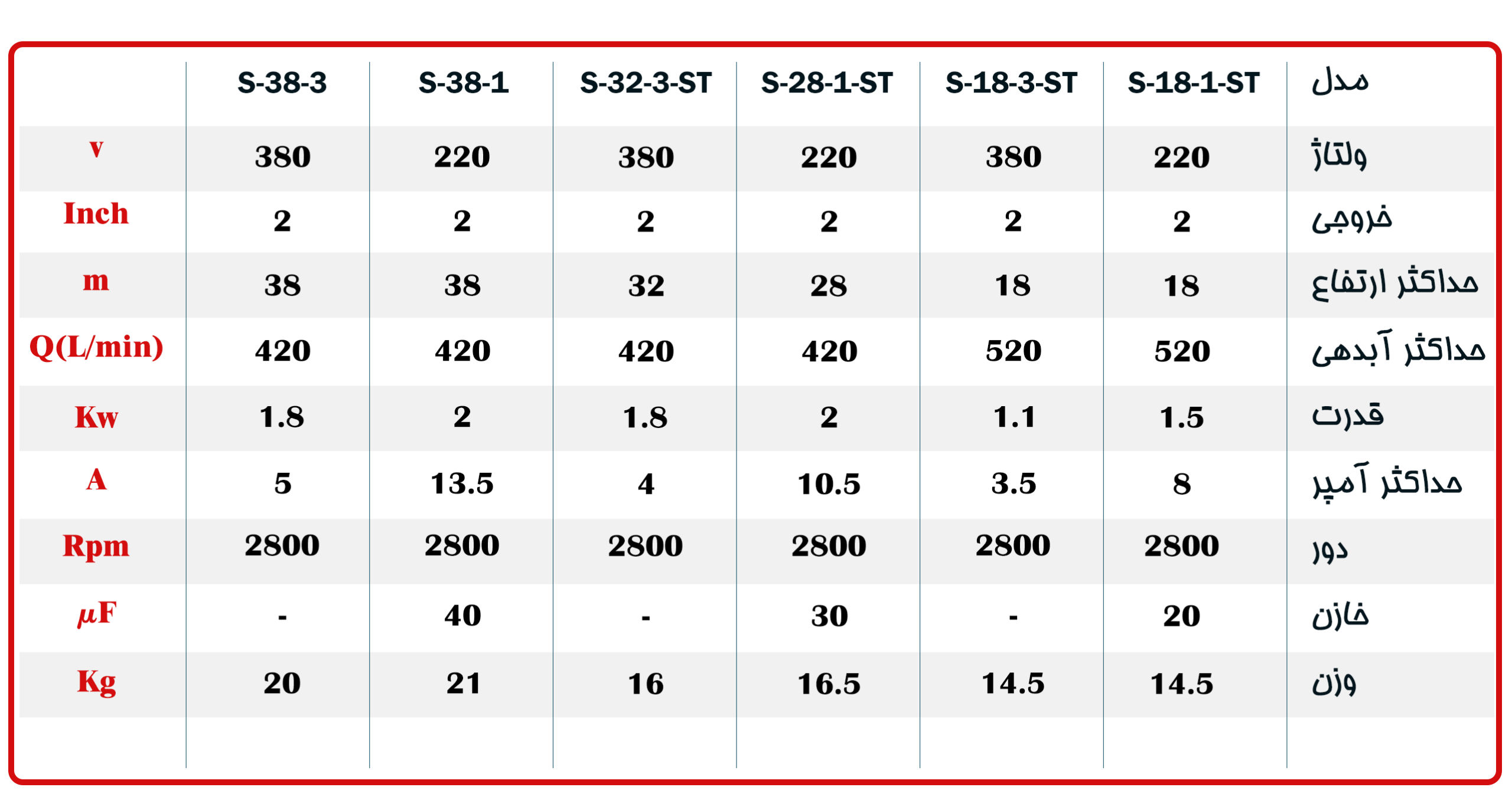

جدول مشخصات فنی

منحنی میزان آبدهی

ابعاد

دانلودها

قطعات S-18-1

قطعات S-18-1-F

قطعات S-18-3

قطعات S-28-1

قطعات S-28-1-F

قطعات S-32-3

قطعات S-38-1

قطعات S-38-3

مشخصات فنی

⇐ پمپ های کفکش اسپیکو مدل S18-1 , S28-1 , S38-1 با دهانه خروجی 2 اینچ و با توجه به نوسانات برق شبکه با ولتاژ (10% ±220) طراحی شده است.

⇐ پمپ های کفکش اسپیکو مدل S18-3 , S32-3 , S38-3 با دهانه خروجی 2 اینچ و با توجه به نوسانات برق شبکه با ولتاژ (10% ±380) طراحی شده است.

⇐ تمامی قطعات و قسمتهای آلومینیومی قبل از رنگ در حوضچه های مخصوص،چربیگیری و سپس اسید کاری می شود تا در مقابل خوردگی نمکهای محلول در آب مقاومت زیادی داشته باشد.

⇐ تمامی دیفیوزرهای اسپیکو مجهز به یک طوقه لاستیکی است که برای جلوگیری از خوردگی پروانه و دیفیوزر طراحی شده است و در صورت استفاده از آبهای حاوی مواد ساینده و خوردگی زیاد باتعویض این طوقه لاستیکی در هزینه فوق العاده صرفه جویی می شود.

⇐ کلیه قسمتهای پمپ های کفکش از آلیاژ مخصوص،پروانه،شفت و کلیه پیچ های متعلقه از فولاد زنگ نزن(استنلس استیل)ساخته شده است که مقاومت پمپ های کفکش اسپیکو را در مقابل خوردگی چندین برابر افزایش میدهد.

⇐ کلیه قطعات ریخته گری شده توسط متخصصین آلیاژ سازی شده تا مک و سوسه در قطعات وجود نداشته باشد، با این وجود شرکت اسپیکو کلیه قطعات حساس ریخته گری شده خود را توسـط رزین مخصوص، نشتی گیری می نماید تا بدینوسیله درصد نفوذ آب به داخل الکترو موتور به صفر برسد.

⇐ در کلیه پمپ های کفکش از سیلهای مکانیکی ضد سایش(سیلیکون کارباید)با کیفیت مناسب استفاده شده تا عمر پمپ بالا برود.

⇐ در طراحی پمپ های کفکش اسپیکو برای کیفیت بهتر و مطمئن تر و بالا بردن عمر سیلهای مکانیکی محفظه ای مملو از روغن مخصوص بین پمپ و الکتروموتور در نظرگرفته شده است که توسط دو عدد سیل مکانیکی مخصوص و 2عدد کاسه نمد روغن کاملاً آب بندی میشود که شرایط نفوذ پذیری آب به داخل پمپ را به صفر میرساند و امکان بازدید روغن داخل آن توسط پیچ آلن نمره 8 در بغل و پایین پمپ امکان پذیر است. (لازم بذکر است که روغن بکار رفته از نوع پارافین خوراکی جهت جلوگیری از آلودگی محیط زیست و مطابق استاندارد ISO-14001 می باشد.)

⇐ کلیه پمپ های تکفاز مجهز به سیستم Thermo Guard برای محافظت از سیم پیچی طراحی و ساخته شده است.

جدول مشخصات فنی

منحنی میزان آبدهی

ابعاد

دانلودها

قطعات S-18-1

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055246	*کابل آماده 10متري لاستيکي 1/53 G**	24	1010271	پوسته موتور كفكش AL-NSL
2	1090143	لاستيك محافظ كابل	25	1090103	اورينگ (7)
3	1001135	روبنده كابل گير	26	1061412	*پيچ آلن آبکاری 128**
4	1061353	*پيچ استيل 206 آلن**	27	1088305	سراميك FA16,15
5	1090142	لاستيك آببندي كابل 9	28	1088302	سيل FA15
6	1010354	دسته كفكش AL	29	1090110	اورينگ پمپ (99) 104/5
7	1010342	درپوش موتور كفكش فلوتري AL	30	1001141	سر شیلنگی پلاستیکی 2 اینچ
8	1061413	پيچ ارت	31	1088250	پمپ کفکش S18-AL-st
9	1001161	فيش ارت	32	1061354	*پيچ استيل 256 آلن**
10	1077020	خازن 20	33	1061414	پیچ خازن
11	1000206	قاب خازن	34	1061478	*واشر تخت استيل (1322) 1mm**
12	1001106	ترمينال A6	35	1001104	پروانه کفکش St-2in-124/5
13	1061463	مهره برنجي سر سيم 22	36	1061475	*واشر تخت استيل (1324) 2mm**
14	1061489	واشر تخت 22	37	1061461	مهره برنجي پروانه 10
15	1090144	لاستيك آببندي سرسيم 22	38	1001153	درپوش پمپ فلزي 2 اينچ
16	1010388	واسطه دينام AL-NSL-22	39	1001614	صافي فلزي 2 اینچ
17	1061495	واشر فنري بلبرينگ 202-35	40	1061481	واشر تخت استيل 6
18	1090115	اورينگ موتور (133)138/5	41	1061308	*پيچ استيل 506 شش پر**
19	1116202	بلبرينگ 6202	42	1061426	*پيچ استيل 125 چهار سو**
20	1038937	شفت وروتور S18-1-st	43	1061304	*پيچ استيل 256 شش پر**
21	1100307	سيم پيچي تکفاز IT-125×60-OV	44	1001170	فلوتر GMS-A
22	1116302	بلبريگ 6302	45	1061371	*پيچ استيل 128 آلن**
23	1088250	*كاسه نمد 1530**

قطعات S-18-1-F

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055246	*کابل آماده 10متري لاستيکي 1/53 G**	24	1010271	پوسته موتور كفكش AL-NSL
2	1090143	لاستيك محافظ كابل	25	1090103	اورينگ (7)
3	1001135	روبنده كابل گير	26	1061412	*پيچ آلن آبکاری 128**
4	1061353	*پيچ استيل 206 آلن**	27	1088305	سراميك FA16,15
5	1090142	لاستيك آببندي كابل 9	28	1088302	سيل FA15
6	1010354	دسته كفكش AL	29	1090110	اورينگ پمپ (99) 104/5
7	1010342	درپوش موتور كفكش فلوتري AL	30	1001141	سر شیلنگی پلاستیکی 2 اینچ
8	1061413	پيچ ارت	31	1088250	پمپ کفکش S18-AL-st
9	1001161	فيش ارت	32	1061354	*پيچ استيل 256 آلن**
10	1077020	خازن 20	33	1061414	پیچ خازن
11	1000206	قاب خازن	34	1061478	*واشر تخت استيل (1322) 1mm**
12	1001106	ترمينال A6	35	1001104	پروانه کفکش St-2in-124/5
13	1061463	مهره برنجي سر سيم 22	36	1061475	*واشر تخت استيل (1324) 2mm**
14	1061489	واشر تخت 22	37	1061461	مهره برنجي پروانه 10
15	1090144	لاستيك آببندي سرسيم 22	38	1001153	درپوش پمپ فلزي 2 اينچ
16	1010388	واسطه دينام AL-NSL-22	39	1001614	صافي فلزي 2 اینچ
17	1061495	واشر فنري بلبرينگ 202-35	40	1061481	واشر تخت استيل 6
18	1090115	اورينگ موتور (133)138/5	41	1061308	*پيچ استيل 506 شش پر**
19	1116202	بلبرينگ 6202	42	1061426	*پيچ استيل 125 چهار سو**
20	1038937	شفت وروتور S18-1-st	43	1061304	*پيچ استيل 256 شش پر**
21	1100307	سيم پيچي تکفاز IT-125×60-OV	44	1001170	فلوتر GMS-A
22	1116302	بلبريگ 6302	45	1061371	*پيچ استيل 128 آلن**
23	1088250	*كاسه نمد 1530**

قطعات S-18-3

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055237	کابل آماده 10متري لاستيکي 1/5*4 G	22	1010271	پوسته موتور كفكش AL-NSL
2	1090146	لاستيك محافظ كابل 11	23	1090103	اورينگ (7)
3	1001135	روبنده كابل گير	24	1061412	پيچ آلن آبکاری 12*8
4	1061353	پيچ استيل 20*6 آلن	25	1088305	سراميك FA16,15
5	1090140	لاستيك آببندي كابل 10	26	1088302	سيل FA15
6	1010354	دسته كفكش AL	27	1090110	اورينگ پمپ (99) 104/5
7	1010335	درپوش موتور كفكش AL	28	1001141	سر شیلنگی پلاستیکی 2 اینچ
8	1061413	پيچ ارت	29	1088250	پمپ کفکش S18-AL-st
9	1001161	فيش ارت	30	1061354	پيچ استيل 25*6 آلن
10	1001106	ترمينال A6	31	1061304	پيچ استيل 25*6 شش پر
11	1061463	مهره برنجي سر سيم 22	32	1061478	واشر تخت استيل (13*22) 1mm
12	1061489	واشر تخت 22	33	1001104	پروانه کفکش St-2in-124/5
13	1090144	لاستيك آببندي سيم 22	34	1061475	واشر تخت استيل (13*24) 2mm
14	1010387	واسطه دينام AL-NSL-22	35	1061461	مهره برنجي پروانه 10
15	1061495	واشر فنري بلبرينگ 202-35	36	1001153	درپوش پمپ فلزي 2 اينچ
16	1090115	اورينگ موتور (133)138/5	37	1001614	صافي فلزي 2 اینچ
17	1116202	بلبرينگ 6202	38	1061481	واشر تخت استيل 6
18	1038936	شفت وروتور S18-3-st	39	1061308	پيچ استيل 50*6 شش پر
19	1100293	سيم پيچي سه فاز IT-125×60	40	1061426	پيچ استيل 12*5 چهار سو
20	1116302	بلبريگ 6302	41	1061371	پيچ استيل 12*8 آلن
21	1088250	كاسه نمد 15*30

قطعات S-28-1

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055237	کابل آماده 10متري لاستيکي 1/5*4 G	22	1010271	پوسته موتور كفكش AL-NSL
2	1090146	لاستيك محافظ كابل 11	23	1090103	اورينگ (7)
3	1001135	روبنده كابل گير	24	1061412	پيچ آلن آبکاری 12*8
4	1061353	پيچ استيل 20*6 آلن	25	1088305	سراميك FA16,15
5	1090140	لاستيك آببندي كابل 10	26	1088302	سيل FA15
6	1010354	دسته كفكش AL	27	1090110	اورينگ پمپ (99) 104/5
7	1010335	درپوش موتور كفكش AL	28	1001141	سر شیلنگی پلاستیکی 2 اینچ
8	1061413	پيچ ارت	29	1088250	پمپ کفکش S18-AL-st
9	1001161	فيش ارت	30	1061354	پيچ استيل 25*6 آلن
10	1001106	ترمينال A6	31	1061304	پيچ استيل 25*6 شش پر
11	1061463	مهره برنجي سر سيم 22	32	1061478	واشر تخت استيل (13*22) 1mm
12	1061489	واشر تخت 22	33	1001104	پروانه کفکش St-2in-124/5
13	1090144	لاستيك آببندي سيم 22	34	1061475	واشر تخت استيل (13*24) 2mm
14	1010387	واسطه دينام AL-NSL-22	35	1061461	مهره برنجي پروانه 10
15	1061495	واشر فنري بلبرينگ 202-35	36	1001153	درپوش پمپ فلزي 2 اينچ
16	1090115	اورينگ موتور (133)138/5	37	1001614	صافي فلزي 2 اینچ
17	1116202	بلبرينگ 6202	38	1061481	واشر تخت استيل 6
18	1038936	شفت وروتور S18-3-st	39	1061308	پيچ استيل 50*6 شش پر
19	1100293	سيم پيچي سه فاز IT-125×60	40	1061426	پيچ استيل 12*5 چهار سو
20	1116302	بلبريگ 6302	41	1061371	پيچ استيل 12*8 آلن
21	1088250	كاسه نمد 15*30

قطعات S-28-1-F

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055246	کابل آماده 10متري لاستيکي 1/5*3 G	25	1090103	اورينگ (7)
2	1090143	لاستيك محافظ كابل	26	1061412	پيچ آلن آبکاری 12*8
3	1001135	روبنده كابل گير	27	1088305	سراميك FA16,15
4	1061353	پيچ استيل 20*6 آلن	28	1088302	سيل FA15
5	1090142	لاستيك آببندي كابل 9	29	1090110	اورينگ پمپ (99) 104/5
6	1010354	دسته كفكش AL	30	1010489	پمپ آلومينيومي S28-AL-st
7	1010335	درپوش موتور كفكش AL	31	1061414	پیچ خازن
8	1061413	پيچ ارت	32	1001103	پروانه کفکش St-2in-120
9	1001161	فيش ارت	33	1010418	ديفيوزر كفكش AL-2in-St طوقه دار
10	1077030	خازن 30	34	1001615	بوش برنجي كفكش St
11	1000206	قاب خازن	35	1061461	مهره برنجي پروانه 10
12	1001106	ترمينال 6A	36	1001153	درپوش پمپ فلزي 2 اينچ
13	1061463	مهره برنجي سر سيم 22	37	1001614	صافي فلزي 2 اینچ
14	1061489	واشر تخت 22	38	1061481	واشر تخت استيل 6
15	1090144	لاستيك آببندي سر سيم 22	39	1061308	پيچ استيل 50*6 شش پر
16	1010388	واسطه دينام jni-AL22	40	1061354	پيچ استيل 25*6 آلن
17	1061495	واشر فنري بلبرينگ 202-35	41	1061426	پيچ استيل 12*5 چهار سو
18	1090115	اورينگ موتور (133)138/5	42	1061304	پيچ استيل 25*6 شش پر
19	1116202	بلبرينگ 6202	43	1061478	واشر تخت استيل (13*22) 1mm
20	1038937	شفت وروتور S28-st	44	1001141	سرشيلنگي پلاستيكي 2in
21	1100308	سيم پيچي تکفاز IT-125×80-OV	45	1091632	طوقه لاستیکی دهانه دیفیوزر 2 اینچ
22	1116302	بلبريگ 6302	46	1061475	واشر تخت استيل (13*24) 2mm
23	1088250	كاسه نمد 15*30	47	1061357	پيچ استيل 40*6 آلن
24	1010271	پوسته موتور كفكش NSL-AL	48	1061371	پيچ استيل 12*8 آلن

قطعات S-32-3

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055246	کابل آماده 10متري لاستيکي 1/5*3 G	26	1061412	پيچ آلن آبکاری 12*8
2	1090143	لاستيك محافظ كابل	27	1088305	سراميك FA16,15
3	1001135	روبنده كابل گير	28	1088302	سيل FA15
4	1061353	پيچ استيل 20*6 آلن	29	1090110	اورينگ پمپ (99) 104/5
5	1090142	لاستيك آببندي كابل 9	30	1010489	پمپ آلومينيومي S28-AL-st
6	1061413	پيچ ارت	31	1061414	پیچ خازن
7	1001161	فيش ارت كفكش	32	1001103	پروانه کفکش St-2in-120
8	1010354	دسته كفكش AL	33	1010418	ديفيوزر كفكش AL-2in-St طوقه دار
9	1010342	درپوش موتور كفكش فلوتري AL	34	1001615	بوش برنجي كفكش St
10	1077030	خازن 30	35	1061461	مهره برنجي پروانه 10
11	1000206	قاب خازن	36	1001153	درپوش پمپ فلزي 2 اينچ
12	1001106	ترمينال 6A	37	1001614	صافي فلزي 2 اینچ
13	1061463	مهره برنجي سر سيم 22	38	1061481	واشر تخت استيل 6
14	1061489	واشر تخت 22	39	1061308	پيچ استيل 50*6 شش پر
15	1090144	لاستيك آببندي سرسيم 22	40	1061354	پيچ استيل 25*6 آلن
16	1010388	واسطه دينام jni-AL22	41	1061426	پيچ استيل 12*5 چهار سو
17	1061495	واشر فنري بلبرينگ 202-35	42	1061304	پيچ استيل 25*6 شش پر
18	1090115	اورينگ موتور (133)138/5	43	1061478	واشر تخت استيل (13*22) 1mm
19	1116202	بلبرينگ 6202	44	1001141	سرشيلنگي پلاستيكي 2in
20	1038937	شفت وروتور S28-st	45	1091632	طوقه لاستیکی دهانه دیفیوزر 2 اینچ
21	1100308	سيم پيچي تکفاز IT-125×80-OV	46	1061357	پيچ استيل 40*6 آلن
22	1116302	بلبريگ 6302	47	1061475	واشر تخت استيل (13*24) 2mm
23	1088250	كاسه نمد 15*30	48	1090142	لاستيك آببندي كابل 9
24	1010271	پوسته موتور كفكش NSL-AL	49	1001170	فلوتر
25	1090103	اورينگ (7)	50	1061371	پيچ استيل 12*8 آلن

قطعات S-38-1

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055246	کابل آماده 10متري لاستيکي 1/5*3 G	26	1061412	پيچ آلن آبکاری 12*8
2	1090143	لاستيك محافظ كابل	27	1088305	سراميك FA16,15
3	1001135	روبنده كابل گير	28	1088302	سيل FA15
4	1061353	پيچ استيل 20*6 آلن	29	1090110	اورينگ پمپ (99) 104/5
5	1090142	لاستيك آببندي كابل 9	30	1010489	پمپ آلومينيومي S28-AL-st
6	1061413	پيچ ارت	31	1061414	پیچ خازن
7	1001161	فيش ارت كفكش	32	1001103	پروانه کفکش St-2in-120
8	1010354	دسته كفكش AL	33	1010418	ديفيوزر كفكش AL-2in-St طوقه دار
9	1010342	درپوش موتور كفكش فلوتري AL	34	1001615	بوش برنجي كفكش St
10	1077030	خازن 30	35	1061461	مهره برنجي پروانه 10
11	1000206	قاب خازن	36	1001153	درپوش پمپ فلزي 2 اينچ
12	1001106	ترمينال 6A	37	1001614	صافي فلزي 2 اینچ
13	1061463	مهره برنجي سر سيم 22	38	1061481	واشر تخت استيل 6
14	1061489	واشر تخت 22	39	1061308	پيچ استيل 50*6 شش پر
15	1090144	لاستيك آببندي سرسيم 22	40	1061354	پيچ استيل 25*6 آلن
16	1010388	واسطه دينام jni-AL22	41	1061426	پيچ استيل 12*5 چهار سو
17	1061495	واشر فنري بلبرينگ 202-35	42	1061304	پيچ استيل 25*6 شش پر
18	1090115	اورينگ موتور (133)138/5	43	1061478	واشر تخت استيل (13*22) 1mm
19	1116202	بلبرينگ 6202	44	1001141	سرشيلنگي پلاستيكي 2in
20	1038937	شفت وروتور S28-st	45	1091632	طوقه لاستیکی دهانه دیفیوزر 2 اینچ
21	1100308	سيم پيچي تکفاز IT-125×80-OV	46	1061357	پيچ استيل 40*6 آلن
22	1116302	بلبريگ 6302	47	1061475	واشر تخت استيل (13*24) 2mm
23	1088250	كاسه نمد 15*30	48	1090142	لاستيك آببندي كابل 9
24	1010271	پوسته موتور كفكش NSL-AL	49	1001170	فلوتر
25	1090103	اورينگ (7)	50	1061371	پيچ استيل 12*8 آلن

قطعات S-38-3

شماره	کد قطعه	نــــام قطعـــــــه	شماره	کد قطعه	نـــــام قطعـــــــه
1	1055237	کابل آماده 10متري لاستيکي 1/5*4 G	24	1010271	پوسته موتور كفكش AL-NSL
2	1090146	لاستيك محافظ كابل 11	25	1090103	اورينگ (7)
3	1001135	روبنده كابل گير	26	1061412	پيچ آلن آبکاری 12*8
4	1061353	پيچ استيل 20*6 آلن	27	1088305	سراميك FA16,15
5	1090140	لاستيك آببندي كابل 10	28	1088302	سيل وما FA15
6	1010354	دسته كفكش AL	29	1090110	اورينگ پمپ (99) 104/5
7	1010335	درپوش موتور كفكش AL	30	1010489	پمپ کفکش S28-AL-st
8	1061413	پيچ ارت	31	1091632	طوقه لاستیکی دهانه دیفیوزر 2 اینچ
9	1001161	فيش ارت	32	1001103	پروانه کفکش St-2in-120
10	1061357	پيچ استيل40*6 آلن	33	1010418	ديفيوزر كفكش AL-2in-St طوقه دار
11	1061475	واشر تخت استيل (13*24) 2mm	34	1001615	بوش برنجي كفكش St
12	1001106	ترمينال A6	35	1061461	مهره برنجي پروانه 10
13	1061463	مهره برنجي سر سيم 22	36	1001153	درپوش پمپ فلزي 2 اينچ
14	1061489	واشر تخت 22	37	1001614	صافي فلزي 2 اینچ
15	1090144	لاستيك آببندي سر سيم 22	38	1061481	واشر تخت استيل 6
16	1010388	واسطه دينام AL-JNI-22	39	1061308	پيچ استيل 50*6 شش پر
17	1061495	واشر فنري بلبرينگ 202-35	40	1061354	پيچ استيل 25*6 آلن
18	1090115	اورينگ موتور (133)138/5	41	1061426	پيچ استيل 12*5 چهار سو
19	1116202	بلبرينگ 6202	42	1061304	پيچ استيل 25*6 شش پر
20	1038938	شفت وروتور S32-3-st	43	1061478	واشر تخت استيل (13*22) 1mm
21	1100293	سيم پيچي سه فاز IT-125×80	44	1001141	سرشيلنگي پلاستيكي 2in
22	1116302	بلبريگ 6302	45	1061371	پيچ استيل 12*8 آلن
23	1088250	كاسه نمد 15*30

تلفن: 6-33117093-021

اسپیکو پدیده ای نو در تکنولوژی سیالات New Phenomenon in Fluid Technology

کفکش های دو اینچ اسپیکو

مخصوص پمپاژ آبهای کثیف بدون مواد سایندهمخصوص پمپاژ آب صاف

دسترسی سریع

محصولات تولیدی اسپیکو

تماس با اسپیکو

درباره اسپیکو

تمامی حقوق مادی و معنوی متعلق به اسپیکو می باشد 1403

تمامی حقوق مادی و معنوی متعلق به اسپیکو می باشد 1402
